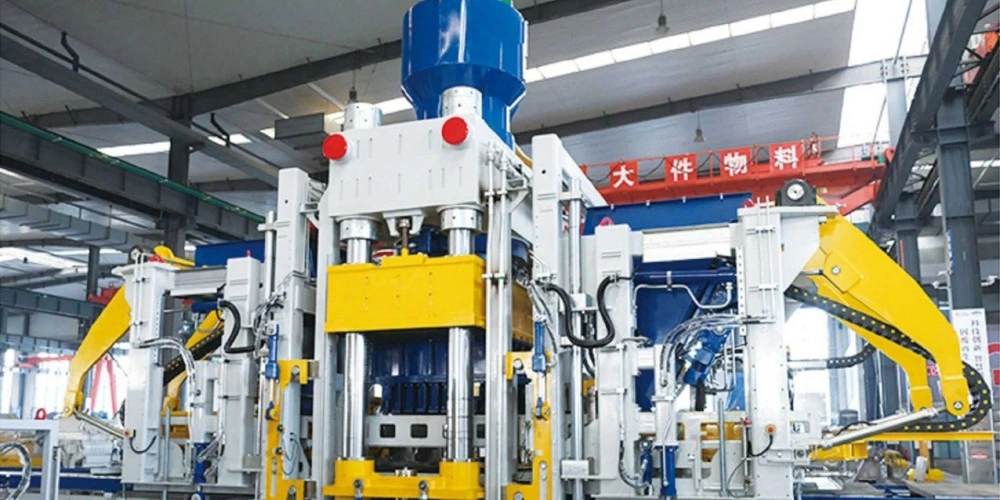

Byggd kring en integrerad mekanisk, hydraulisk och elektrisk arkitektur, kombinerar VP-serien en höghållfast maskinram, hydraulisk pressning med stor tonnage, servovibrationer och intelligent automation. Internationellt erkända komponenter används i nyckelsystem för att stödja stabil drift och konsekvent formningsprestanda.

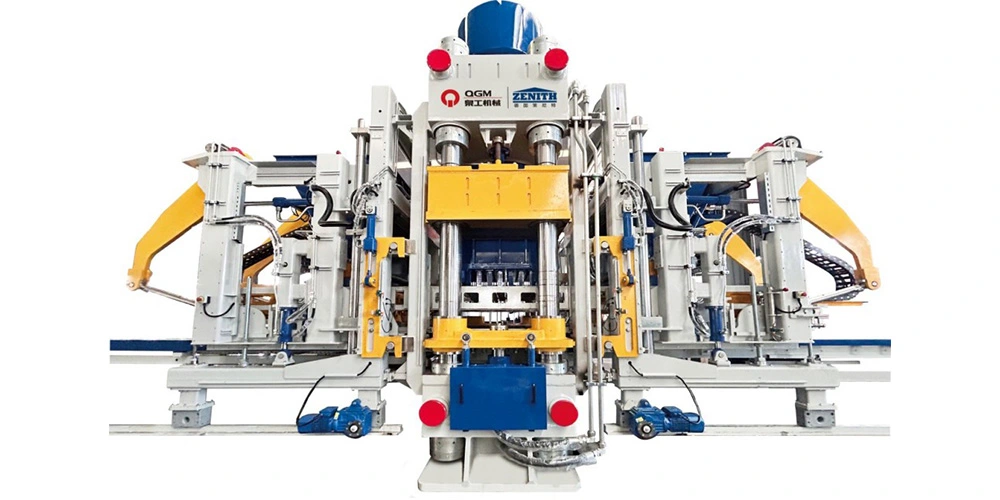

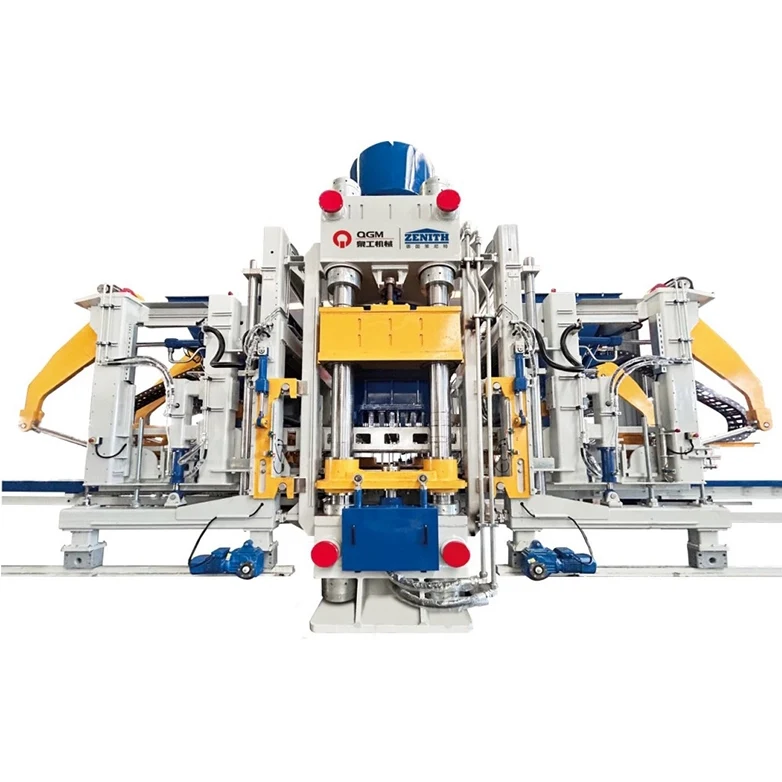

Med tre presskraftskonfigurationer – 600, 900 och 1 500 ton – erbjuder ZN-VP-serien en skalbar lösning för betongprodukttillverkare med olika produktionskrav och produktspecifikationer.
Maskinen är särskilt lämpad för applikationer där formtryck, materialanpassning och produktflexibilitet är viktiga. Beroende på vald modell, formkonfiguration och produktionsinställning kan maskinen tillverka:
●Standard betongblock
●Ihåliga block
●Beläggningsblock
●Kantstenar
● Betongprodukter i stenutseende
●Landskapsprodukter
● Vattenskyddande sluttningsskyddsblock
●Vägg- och dekorativa betongprodukter
ZN-VP-serien stöder även användningen av olika finkorniga och fasta avfallsbaserade råvaror, inklusive byggavfall, metallurgiskt fast avfall, gruvavfall, stenpulver, slam och sandtvättslera, med förbehåll för lämplig materialberedning och blandningsdesign.
Detta gör ZN-VP-serien till ett lämpligt alternativ för betongblockproduktionsprojekt inriktade på återvinning av fast avfall och förädlade betongprodukter.
| Modell | ZN600VP | ZN900VP | ZN1500VP |
| Produktens höjd | 40-200 mm Anpassningsbar; ange vid beställning | 40-200 mm Anpassningsbar; ange vid beställning | 40-200 mm Anpassningsbar; ange vid beställning |
| Pallstorlek | 1200*870 mm | 1200*1150mm | 1400*1200mm |
| Huvudpressande kraft | 600T | 900T | 1500T |
| Huvudcylinderdiameter | φ500 mm | φ600 mm | φ800 mm |
| Maskinvikt (Basmaterial + Face Mix + Hydraulsystem) | Ca. 61T | Ca. 66T | Ca. 80T |
| Hydraulisk kraft | 75kW | 90kW | 110kW |
| Maskinmått (L × H × B) | Ca 6900x5600x2800mm | Ca 7200x5600x2800mm | Ca 8500x6000x3300mm |
| Standard Betongblock240*115*53mm | 42 st/form | 52 st/form | 64 st/form |
| Beläggningsblock200*100*60mm | 30 st/form | 40 st/form | 48 st/form |
| Stone-Look Betongprodukt600*300*80mm | 3 st/form | 3 st/form | 6 st/form |
| Hålblock390*190*190mm | 10 st/form | 10 st/form | 12 st/form |

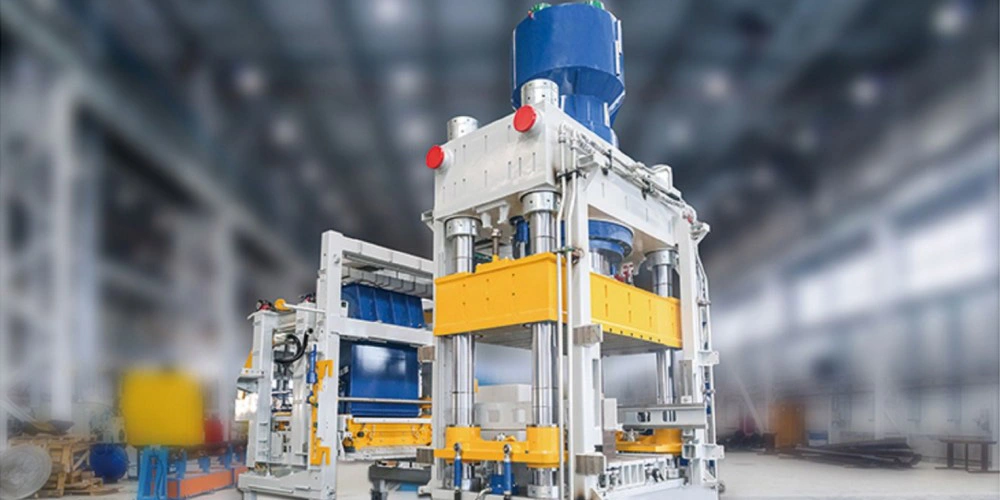

Huvudmaskinramen är tillverkad av specialformade stålsektioner och innehåller patenterad strukturell designteknik.
Den svetsade ramen genomgår vibrationsavlastande behandling för att förbättra strukturell stabilitet. Kolumner med stor diameter ger stöd och vägledning när formen stängs, vilket hjälper till att bibehålla exakt formpositionering under formningsprocessen.
Avformningssystemet antar mekanisk synkronisering för att koordinera formsläpp och stödja konsekvent produktformning.
För produktion av högtrycksbetongblock är en styv maskinstruktur väsentlig för att bibehålla stabil formrörelse och repeterbara formningsförhållanden.
Det hydrauliska formningssystemet är en av de definierande egenskaperna hos ZN-VP-serien.
De tre modellerna ger maximala huvudpresskrafter på 600, 900 respektive 1 500 ton. Huvudcylindrar med stor diameter genererar den erforderliga formningskraften för produktion av högtrycksbetongprodukter.

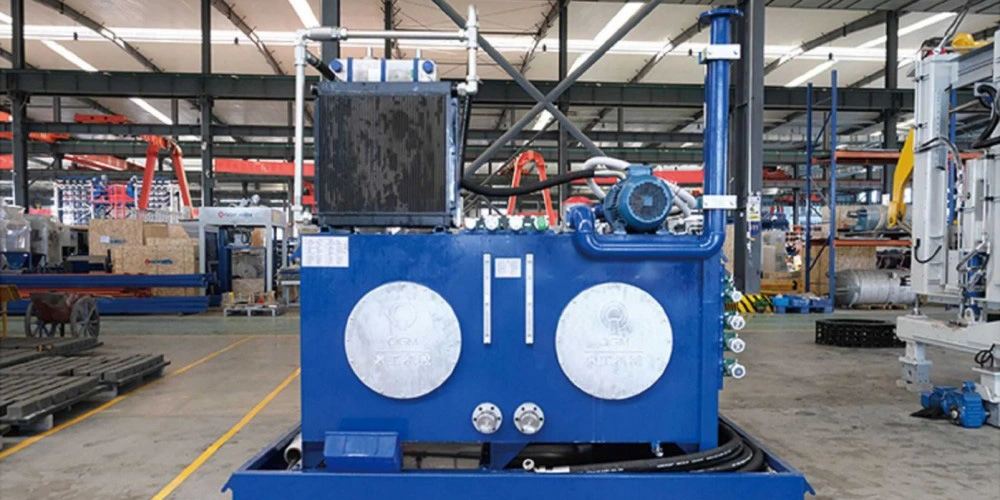

Hydraulpumpar och ventiler av internationella märken används i hydraulsystemet. Presshastighet, tryck och slaglängd kan justeras efter produkt- och processkrav.
Detta gör att formningsprocessen kan konfigureras för olika produkttyper och materialegenskaper.
Den hydrauliska högtryckskonfigurationen är särskilt relevant för tillverkare som producerar täta betongprodukter eller arbetar med blandningar som innehåller fina pulver och material som härrör från fast avfall.
ZN-VP-serien innehåller avancerad tysk servovibrationsteknik.
Servomotorer ger snabb respons och exakt kontroll av vibrationsparametrar, vilket gör att excitationskraft och vibrationsprestanda kan justeras enligt produktionskraven.
Jämfört med fast vibrationskontroll ger servotekniken större flexibilitet vid växling mellan olika produkttyper och materialformuleringar.
Den kontrollerade vibrationsprocessen stöder betongkomprimering och hjälper till att upprätthålla konsekventa produktformningsförhållanden.
Tekniken för formning av servovibrerande betongblock är särskilt värdefull när en produktionslinje behöver rymma flera produktspecifikationer snarare än att köra en enda standardiserad produkt kontinuerligt.

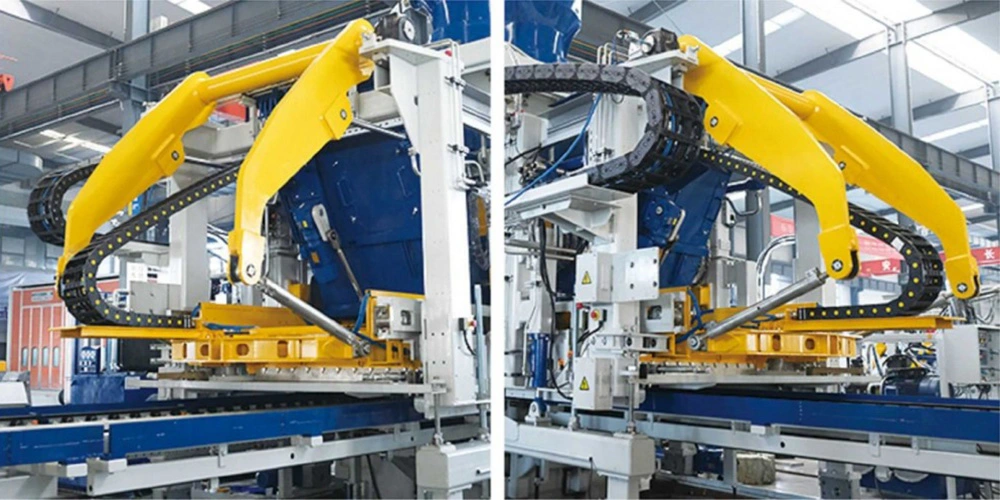

Materialmatningssystemet använder en robust svängarmskonfiguration för konsekvent materialfördelning.
Styrhjul med stor diameter stöder mjuk rörelse av matarvagnen, medan utbytbara slitplattor är installerade på viktiga kontaktytor för att förenkla underhållet.
Utfodringsplattformen använder också utbytbara slitdelar. Hydraulisk låsning gör att utfodringsdelen kan öppnas och säkras under inspektion, rengöring och underhåll.
Denna design ger enklare åtkomst till slitdelar och hjälper till att minska komplexiteten i rutinmässigt servicearbete.
ZN-VP-serien kombinerar två formningsmekanismer: Statisk högtryckspressning + servovibration.
Hydraulsystemet tillhandahåller den huvudsakliga formningskraften, medan vibrationssystemet hjälper till att komprimera material under formningen.
Enligt den ursprungliga tekniska konfigurationen ger systemet upp till 900 eller 1 500 ton huvudpresskraft och 120 kN vibrationskraft på motsvarande modeller.
Den kombinerade tekniken är avsedd att möta formningskraven för torrprocessbetongprodukter som använder både grova fasta avfallsmaterial och ultrafina pulvermaterial.
Det kan användas för produktion av:
● Betongbeläggare i stenutseende
●Permeabla beläggningsprodukter
●Kantstenar
●Konventionella betongblock
●Landskapsarbeten betongprodukter
●Andra kundanpassade betongprodukter
För projekt som kräver både produktmångfald och materialflexibilitet, ger den kombinerade press- och vibrationskonfigurationen ett alternativ till konventionella statiskt tryck eller vibrationsformande system.

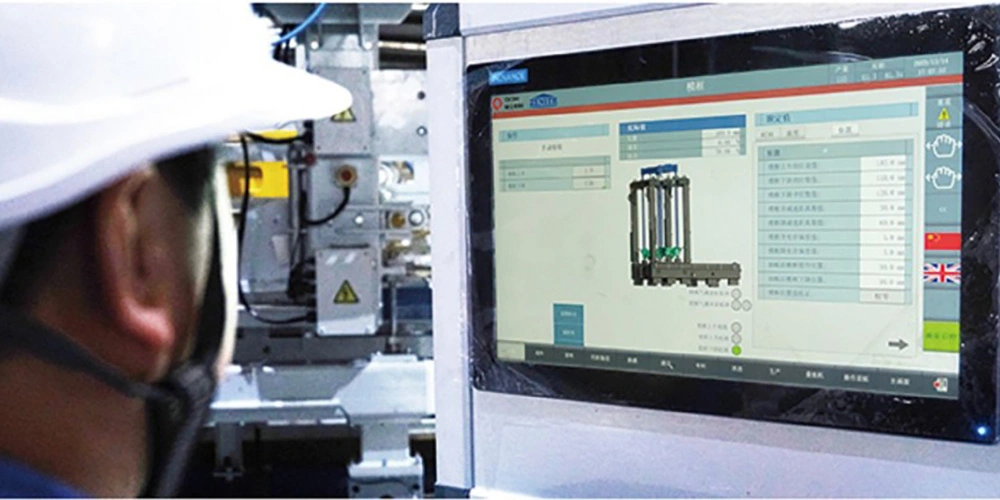

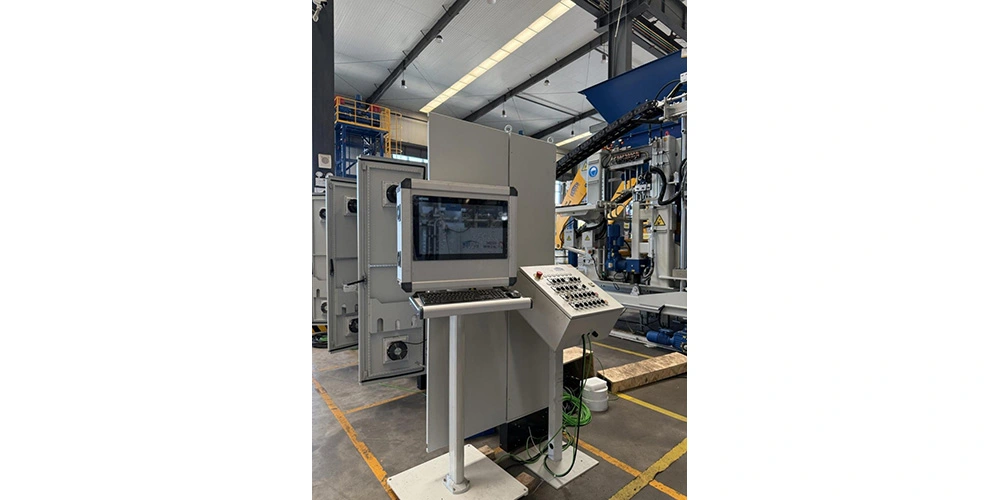

ZN-VP-serien integrerar tysk automationsteknik med ett visuellt gränssnitt mellan människa och maskin.
Styrsystemet samordnar maskinens formningsprocesser samtidigt som operatörerna får ett tydligt gränssnitt för produktionsstyrning.
Nyckelfunktioner inkluderar:
● Hantering av produktionsrecept
● Driftsparameterhantering
●Utrustningsstatusövervakning
●Insamling av produktionsdata
●Maskindriftskontroll
●Visualiserad utrustningsinformation
Genom att minska onödiga manuella ingrepp hjälper den integrerade styrarkitekturen operatörer att hantera produktionsparametrar mer konsekvent.
För automatiserade betongblockproduktionslinjer ger centraliserad styrning också ett tydligare gränssnitt mellan blockmaskinen och uppströms eller nedströms utrustning.

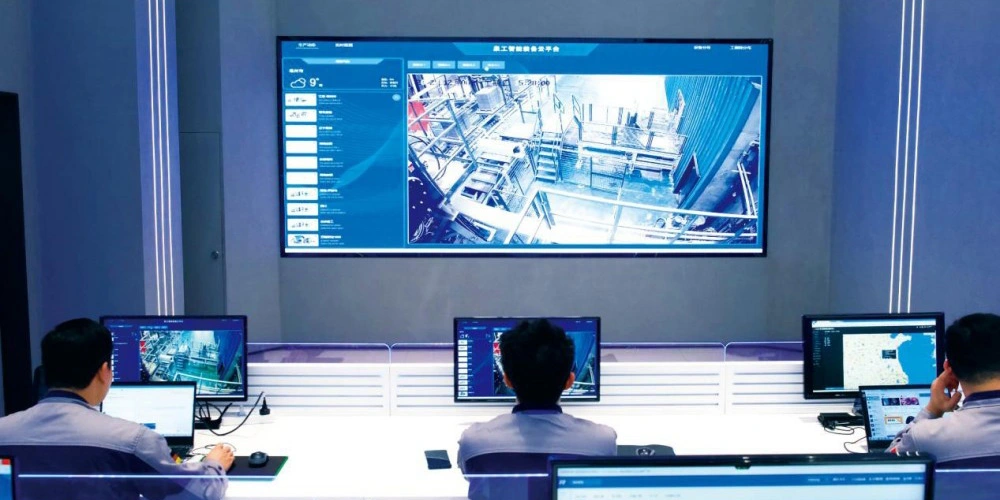

QGM Intelligent Equipment Cloud Service Platform utökar maskinhantering utanför det lokala styrskåpet.
Plattformen integrerar cloud computing, datakommunikation, utrustningsmodellering, artificiell intelligens, fuzzy neurala nätverk och big-data-tekniker för att samla in och analysera utrustningens driftinformation och användningsmönster.
Beroende på systemkonfiguration och auktorisering stöder plattformen:
●Utrustningsövervakning online
●Fjärrstyrning av utrustning
●Fjärrteknisk support
●Prediktiv feldetektering
●Feldiagnos
●Utrustning hälsobedömning
●Automatiska driftrapporter
●Utrustningsdataanalys
Detta skapar en digital koppling mellan blocktillverkningsmaskinen och molnbaserade tjänstefunktioner.
För utländska blocktillverkare kan molnbaserad utrustningsövervakning ge ett extra lager av stöd när produktionsutrustning är placerad långt från tillverkarens tekniska servicecenter.
QGM:s intelligenta utrustning och molntjänster är förenlig med dess bredare utveckling av digitalt uppkopplad blocktillverkningsutrustning och intelligenta produktionssystem.

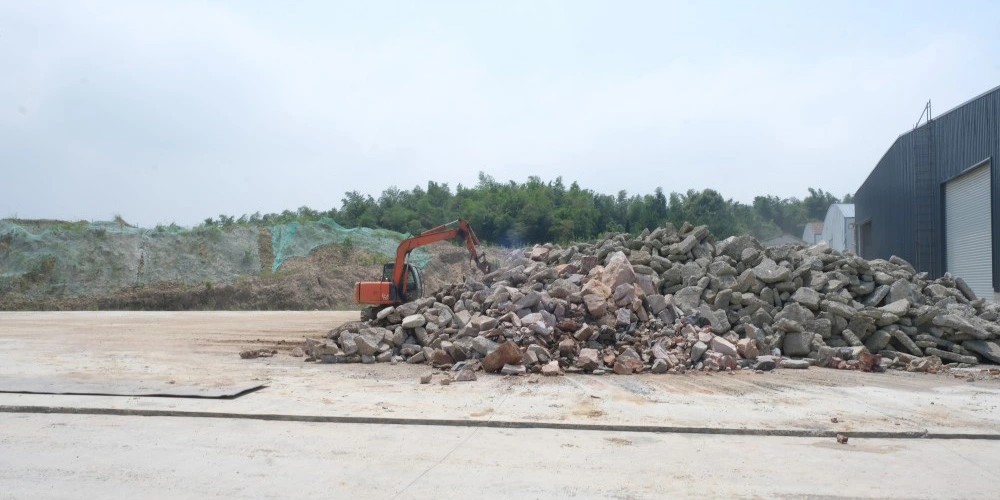

En av de viktigaste applikationsegenskaperna hos ZN-VP-serien är dess anpassningsförmåga till olika råmaterial.
Beroende på materialegenskaper, förbearbetning och blandningsdesign kan maskinen användas med material som:
Fasta avfallsmaterial
●Byggavfall
● Metallurgiskt fast avfall
●Gruvans avfall
●Stenpulver
●Slam
●Sandtvättande lera
Det faktiska materialförhållandet och sammansättningen bör bestämmas i enlighet med de fysiska och kemiska egenskaperna hos de lokalt tillgängliga materialen.

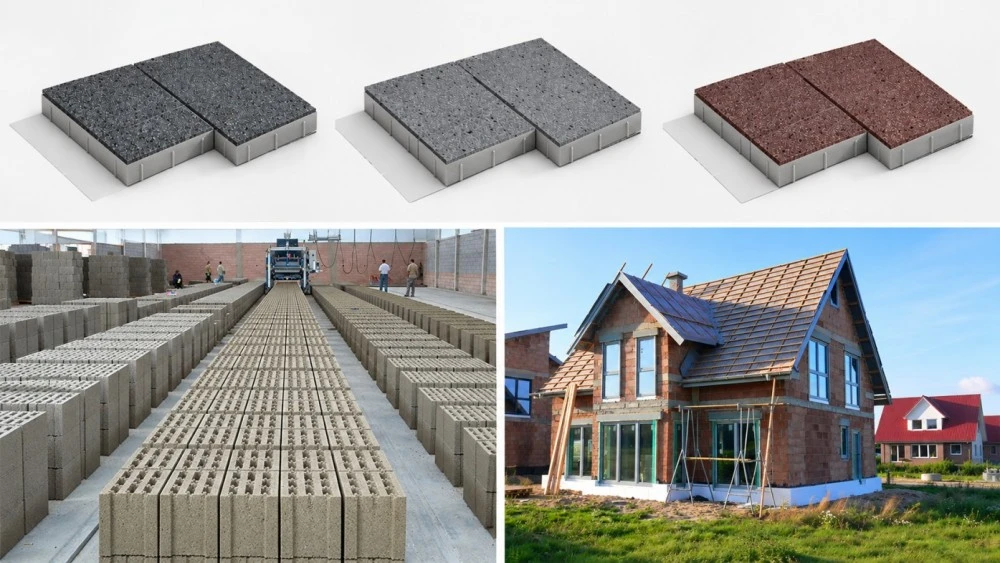

Betongprodukter
Maskinen kan konfigureras för produktion av:
●Standard betongblock
●Ihåliga block
●Beläggningsblock
●Permeabla stenläggare
●Kantstenar
● Betongprodukter i stenutseende
●Landskapsprodukter
●Lutningsskyddsblock
●Väggdekorativa betongprodukter
Detta gör ZN-VP-serien relevant för projekt för återvinning av fast avfall där målet är att omvandla korrekt bearbetade avfallsmaterial till säljbara betongprodukter.
ZN600VP, ZN900VP och ZN1500VP tillhandahåller tre olika utrustningskonfigurationer inom samma hydrauliska formningskoncept.
Valet av lämplig modell beror på faktorer som:
●Krävd presskraft
●Pallmått
●Produktstorlek
●Produktsortiment
●Råvaruegenskaper
●Formkonfiguration
●Obligatorisk produktionsskala
●Tillgängligt växtutrymme

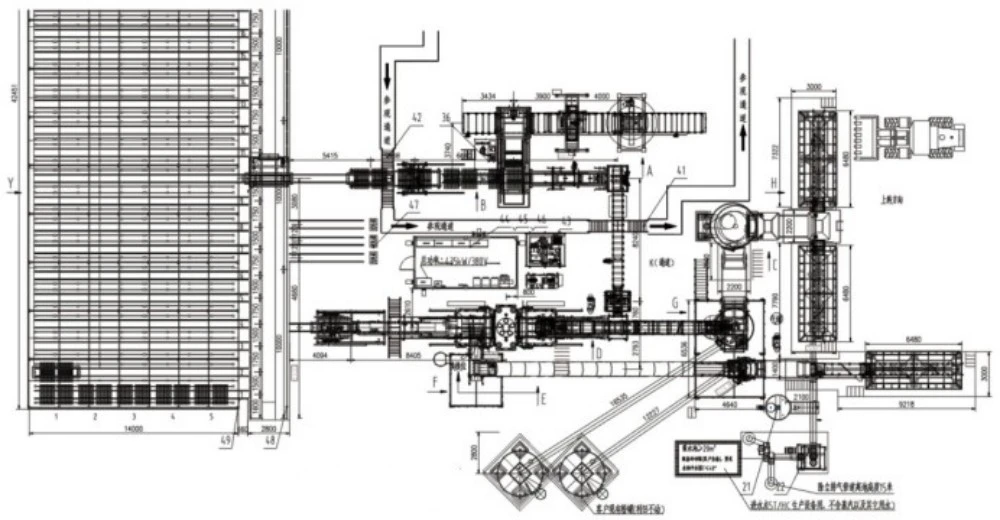

●Fullständig linjekonfiguration
