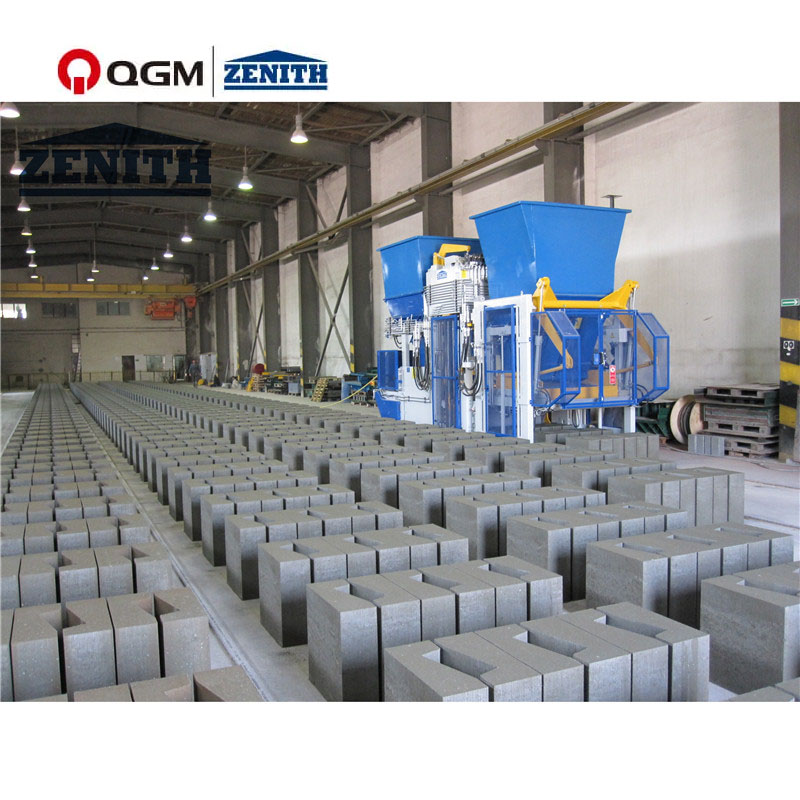

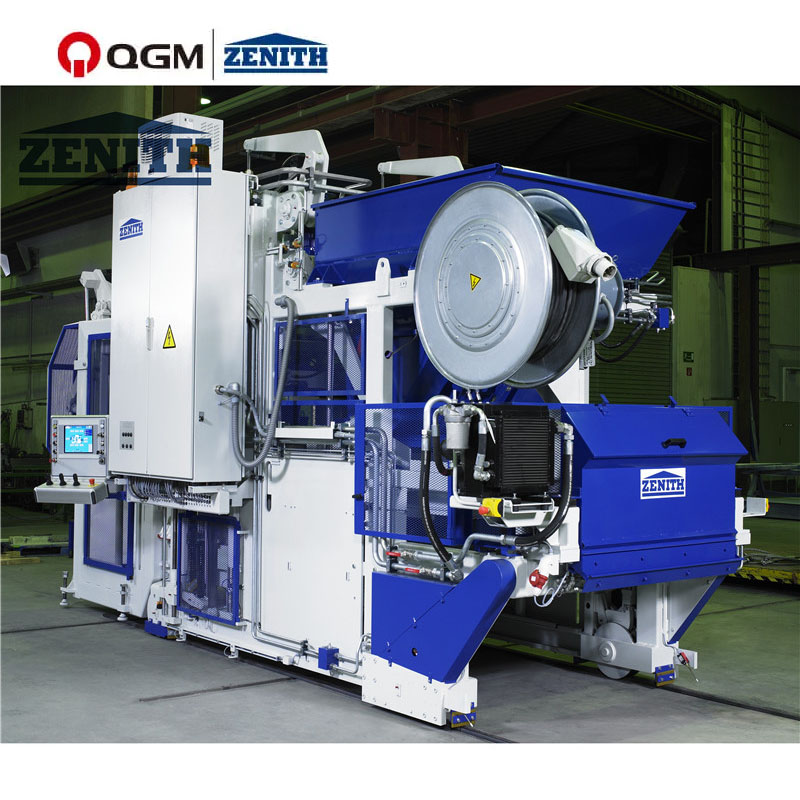

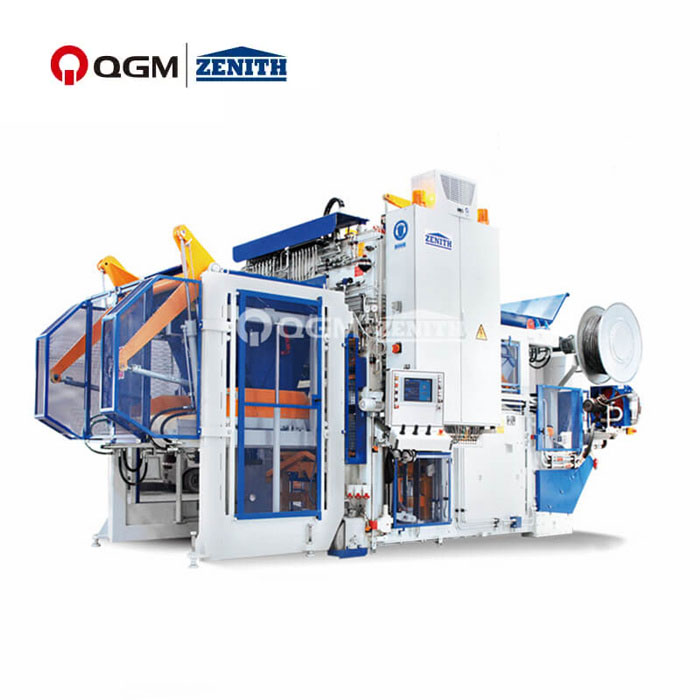

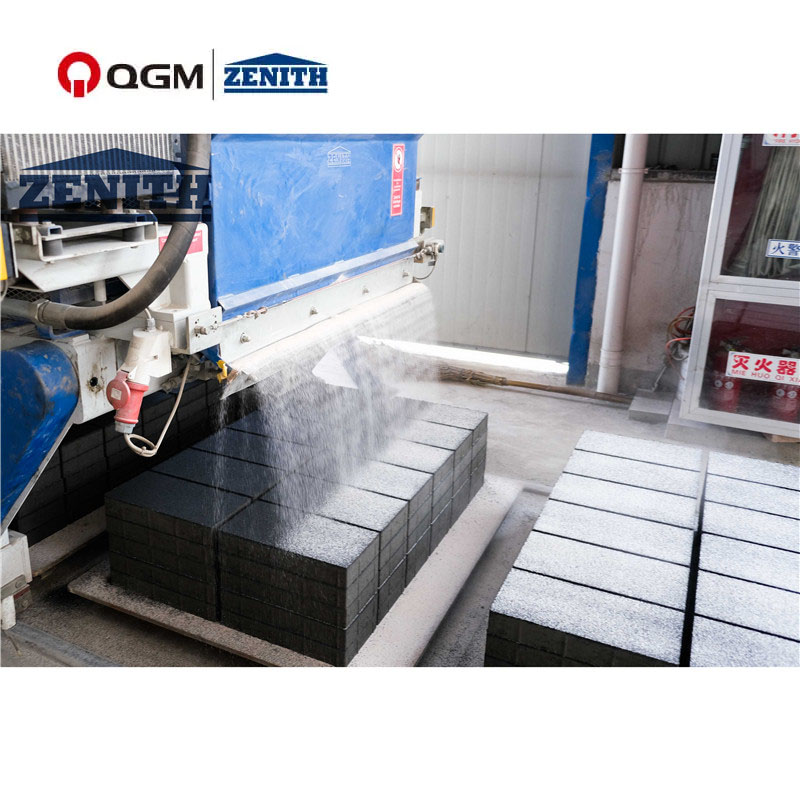

Mobile Laying Brick Machine är en tegeltillverkningsmaskin. Den är lätt att använda och lämpar sig för små tegelfabriker. Det rör sig med förändringen av arbetsplatsen. Denna utrustning kräver ingen pall. De pressade tegelstenarna placeras på platsen när tegelmaskinen rör sig, vilket sparar mycket pallkostnader, men platsen måste vara tillräckligt stor. Mobile Laying Brick Machine antar ett avancerat PLC intelligent styrsystem, som kan realisera dialog mellan människa och maskin, helautomatisk drift, slumpmässig signalanalys, automatisk feldiagnos och olika parameterinställningar. Denna maskin har fördelarna med enkel och kompakt struktur, enkel användning, enkelt underhåll, låg strömförbrukning och hög effekt.
Produktvideo

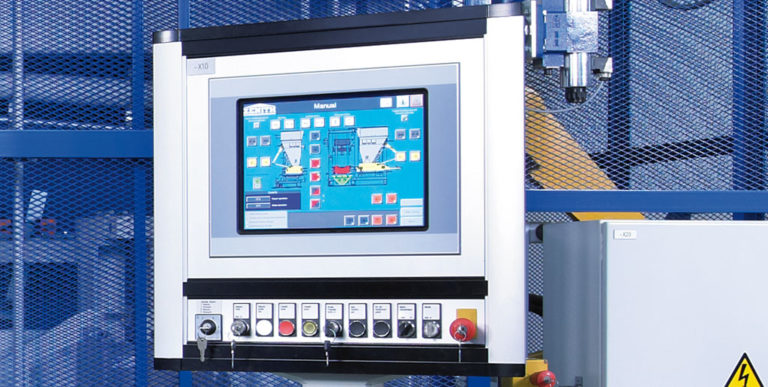

Desjälvförklarande, menystyrd pekskärmgör maskinens manövrering mycket enkel. Produktionsparametrarna för olika formtyper och produktionsprogram läggs in och sparas med hjälp av de välordnade menymaskerna. En snabb Siemens SPS används för intern signalbehandling.

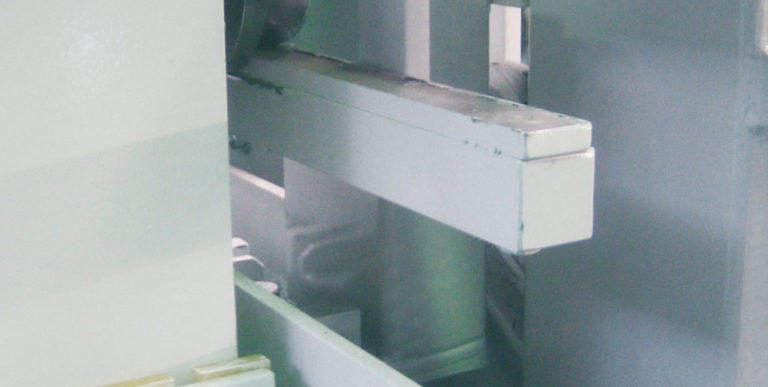

De stora pelarna och styrlagren, som stöds av synkronisering av rörelser via kedja och spakaxel, garanterar ensäker och exakt styrning av mögel och manipuleringshuvud. Digital banmätning via linjär pulsgivare finns som tillval.

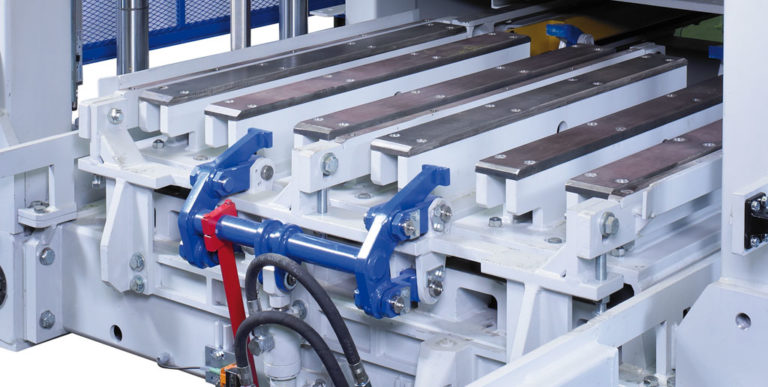

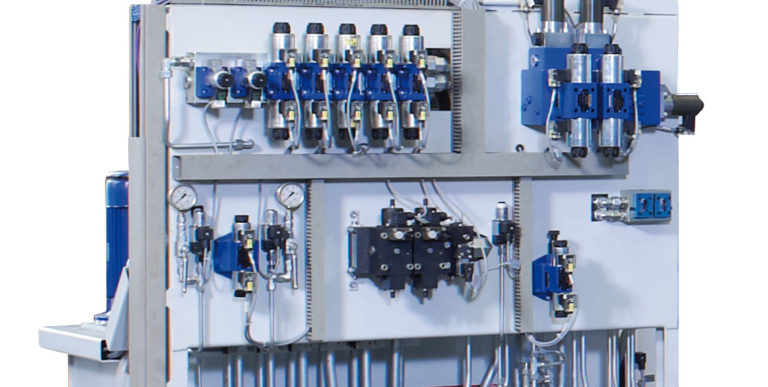

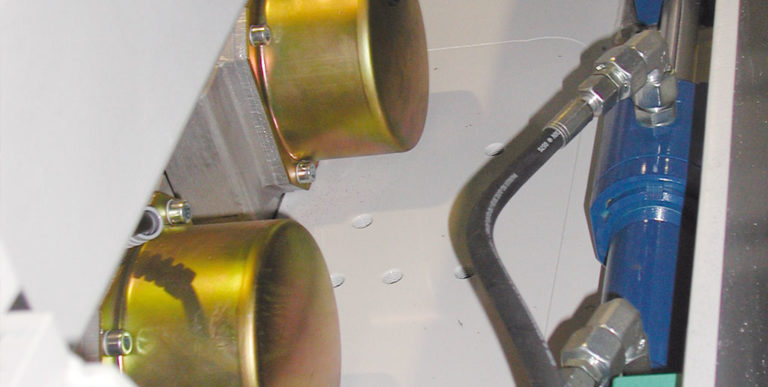

Maskinens huvudsakliga rörelser (flyttning av vibrerande bord, form- och manipuleringshuvudlyft och flyttning av matarlåda) drivs avhydrauliska cylindrar, utvecklade av ZENITH, och aktiveras via proportionella ventiler. Produkterna kan läggas ner under urformningen med kontrollerad sänkningshastighet.

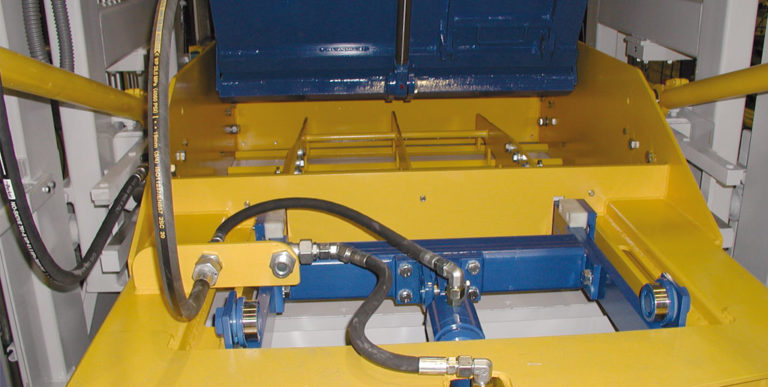

Huvudsabotagehuvudet kan utrustas med enhydrauliskt manövrerad snabbväxlingsanordningför snabbt mögelbyte. För kantstenar som produceras korsvis mot fyllningsriktningen, kan maskinen som tillval utrustas med en roterande manipuleringshuvudanordning för enkel rengöring av manipuleringshuvudsvärd genom att använda matarlådans borstar.
För att öka maskinens kapacitet kan den utrustas medvalfritt ”Speed & Comfort“-paket. Detta paket innehåller kontroller och hydraulik med högre prestanda, digitalt banmätsystem för alla huvudrörelseaxlar, snabbväxlingsanordning för sabotagehuvud och en bakre betongmatningslåda med hydrauliskt manövrerat galler.
Vid arbete utan ansiktsblandningsenhet kan maskinen utrustas med enpolystyrenkärna införingsanordningför tillverkning av isoleringsblock eller med enroterande borsteför sopning av blockytor.
Tekniska data
| Drag | |
| Basmaterialbehållare | 1 200 L |
| Basmaterial matarlåda | 2 000 l |
| Pigmentbehållare | 800L |
| Pigmentmatarlåda | 2 000 l |
| Max.matningshöjd för lastare | 2 800 mm |
| Formningsstorlek | |
| Max.formningslängd | 1 240 mm |
| Max.formningsbredd (producerar på vibrationsbordet) | 1 000 mm |
| Max.formningsbredd (producerar på marken) | 1 240 mm |
| Produktens höjd | |
| Flerskiktsproduktion | |
| Min.produkthöjd (producerar på pallen) | 50 mm |
| Max.produkthöjd | 250 mm |
| Max. staplingshöjd (pall + höjd av ett lager produkt) | 640 mm |
| Låg produktion på pallen | |
| Max.produkthöjd | 600 mm |
| Låg produktion på golvet | |
| Max.produkthöjd | 650 mm |
| Produktion på golvet | |
| Max.produkthöjd | 1 000 mm |
| Min.produkthöjd | 250 mm |
| Maskinens vikt | |
| Utan mögel och pigment anordning | 11,7 T |
| Pigmentanordning | 1,7 T |
| Maskinstorlek | |
| Total längd (utan pigmentenhet) | 4 400 mm |
| Total längd (med pigmentenhet) | 6 380 mm |
| Max.total höjd | 3 700 mm |
| Min.totalhöjd (transporthöjd) | 3 240 mm |
| Total bredd (inklusive kontrollpanel) | 2 540 mm |
| Vibrationssystem | |
| Max.exciterande kraft hos vibrationsbordet | 80KN |
| Min.spännande kraft av toppvibrationen | 40KN |
| Energiförbrukning | |
| Baserat på det maximala antalet vibrerande bord | 42KW |
Produktionskapacitet
| Blocktyp | Mått (mm) | Bilder | Antal/cykel | Cykeltid | Produktionskapacitet (Per 8h) |
| Ihåligt block | 400*200*200 |
|
12 | 40-talet | 8 640 st |
| Rektangulär asfaltläggare | 200*100*60 |
|
54 | 38s | 817m2 |
| Rektangulär asfaltläggare (utan facemix) | 200*100*60 |
|
54 | 36s | 864m2 |
| UNI Asfaltläggare | 225*112,5*60-80 |
|
40 | 38s | 757m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2 504 st |
