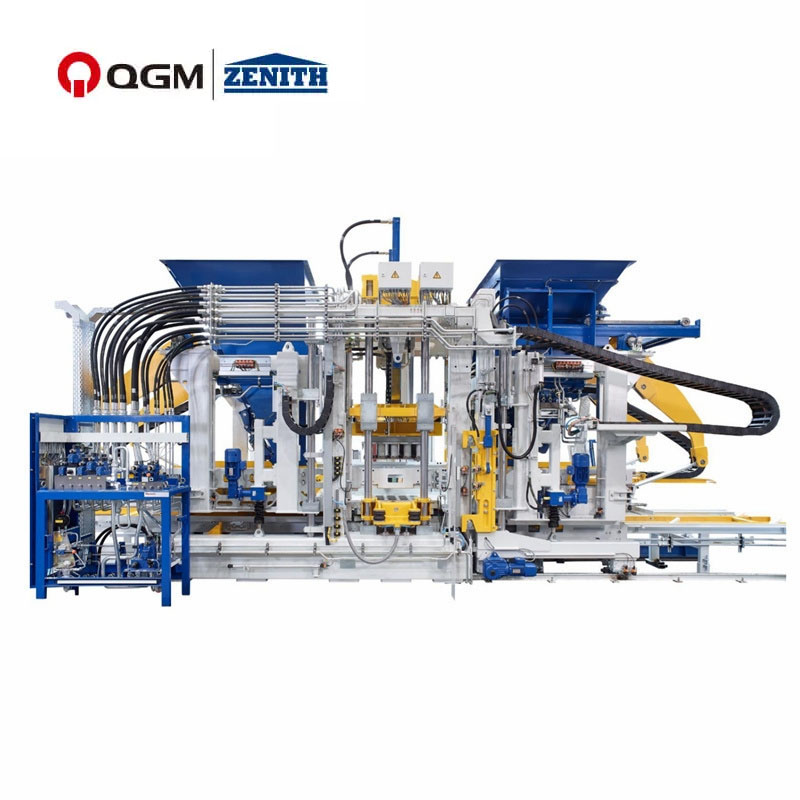

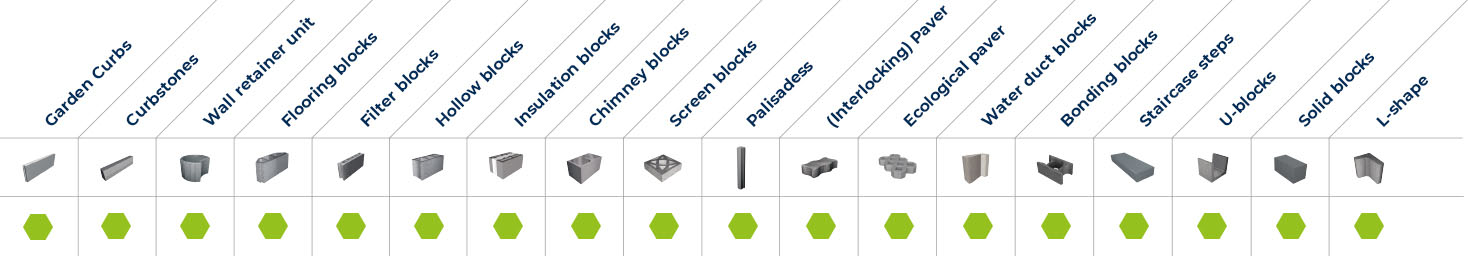

Enkel pallblockmaskin är en tegelframställningsmaskin som är speciellt används för att producera block. Enstaka pallblockmaskiner antar flygaska, flodsand, grus, stenpulver, avfall ceramsite slagg, smältslaggslagg och andra material, lägger till en liten mängd cement och producerar nya väggmaterialblock. Denna typ av formningsmaskin antar vanligtvis hydraulisk formningsläge, och det finns också vibrationsbildande. Enkel pallblockframställning har egenskaperna hos tyst, statiskt tryckläge, inget brus, hög produktion, hög densitet, inget behov av pallunderhåll, kort underhållscykel, mindre arbetskraft, inga speciella krav för arbetsplatsen och en mängd olika produkter. Enkel pallblockframställning är lämplig för att producera höghållfast block, såsom standard tegelstenar, som vanligtvis är starkare än traditionella lera tegelstenar genom att trycka upp och ner och vibrera starkt under produktionen. Genom att ersätta olika formar kan maskinen också producera blockprodukter med olika former och specifikationer, såsom yttre väggblock, inre väggblock, blomväggsblock, golvblock, invallningsblock, sammanlåsande trottoarblock och trottoar, etc. som är allmänt använda i konstruktionsfält som byggnader, vägar, squares, vatten, vatten och trädgårdar.
Produktvideo
Huvudteknologiska funktioner

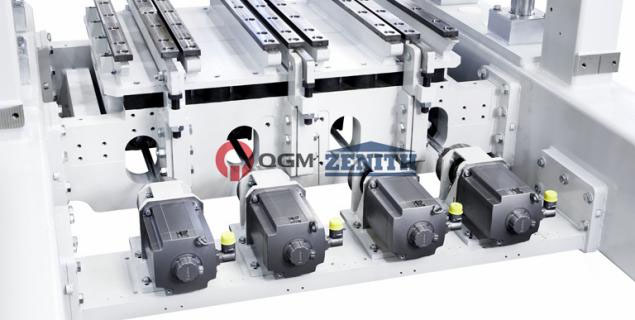

(1) Servokomponeringssystemet med hög kvalitet med namnet Ultra-Dynamic står för en mycket hög komprimering och extrem dynamik. Det garanterar därför en snabb och effektiv produktion av produkter av högsta kvalitet. Speciellt för produkter med stor volym och även för premiumprodukter, som produceras med pre- och mellanvibration, ger detta vibrationssystem många fördelar. Systemet fungerar utan att ett oljebad som stöder en miljövänlig och lågt underhållsproduktion.

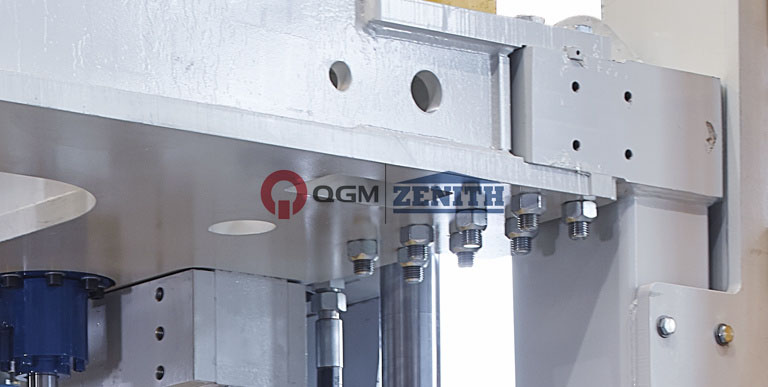

(2) Användningen av skruvbeslag för vibrationstabellen, motorens tvärstråle och ramens sidodelar är en speciell egenskap hos denna maskin. Det är unikt på marknaden eftersom det kan anpassa sig till kundens produktionsvillkor. Den skruvade konstruktionen ger också resistenta anslutningar och en utmärkt stabilitet.

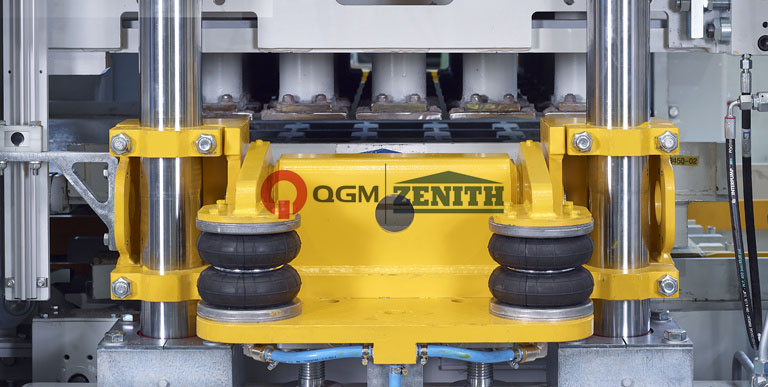

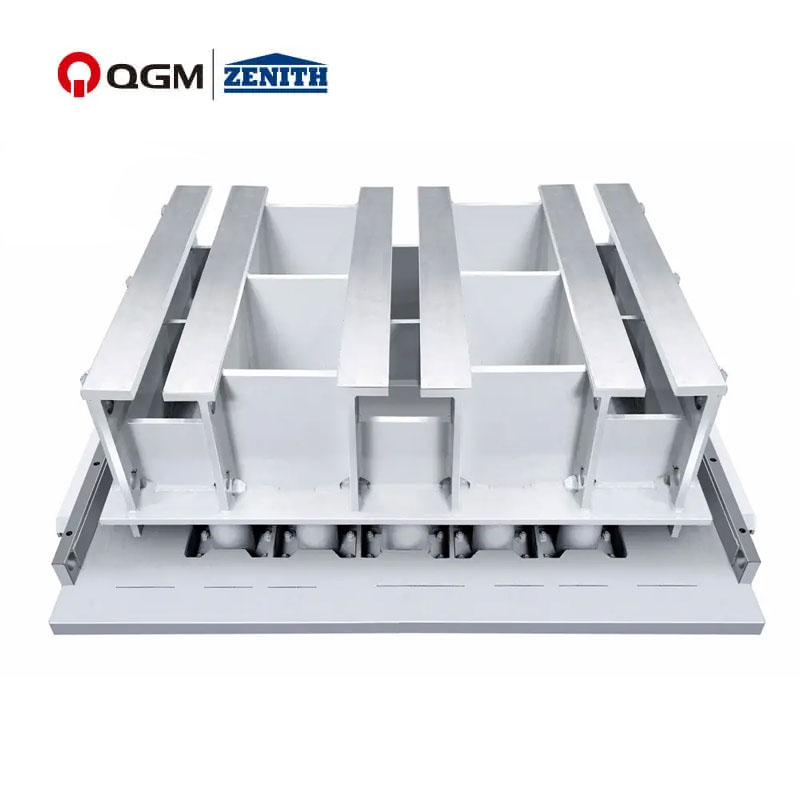

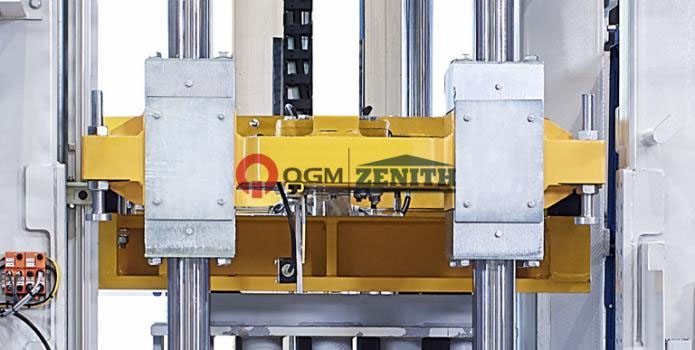

(3) Den pneumatiska mögelklämningsanordningen ger en enkel mögeländring. Formen är placerad utan ytterligare fästen - t.ex. bultar - på mögelhållaren. Det är fixerat av de pneumatiskt drivna klämspakarna. Optimala vibrationsresultat och en längre mögel livstid uppnås tack vare de individuella justeringarna av före och huvudvibration. Mögelklämningsanordningen kan nu anpassas till formfästningssystem för andra maskin- och mögeltillverkare.
(4) En ny travers har utvecklats för maskinens zenith 1500-2 som gör det möjligt att ta bort kolumnerna individuellt från sidan. Den här nya funktionen sparar mycket tid under underhållsarbetet och utbytet kan genomföras mycket säkrare och med mindre ansträngning. Hela geometrien för denna enhet inklusive kolumner är identisk med tidigare maskin Zenith 1500. Det är möjligt att eftermontera denna nya travers på befintliga maskiner.

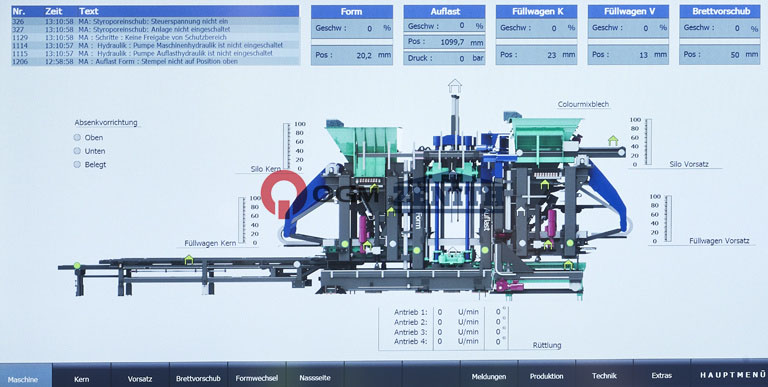

(5) Det självförklarande och intuitionellt visualiseringskonceptet garanterar för en enkel inlärning av maskinoperationen. En ny diagnostisk design stöder operatörerna när de väljer de bästa justeringarna. Tidskrävande felsökning är inte längre nödvändig och produktionens downimes reduceras till ett minimum. Genom att använda den senaste databastekniken kan all information spelas in, utvärderas och lagras. Dessa data finns tillgängliga var som helst tack vare det kompletta anläggningsnätverket.
Tekniska uppgifter
| Den grundläggande konfigurationen av Zenith 1500 enstaka blockmaskin | |
| Max.boardstorlek | 1 400 mm x 1 200 mm x14 mm |
| Gjutningsområde | Enligt formens layoutritning |
| Produktstorlek | 50 mm - 500 mm |
| Tekniska parametrar för automatisk sonbil | |
| Max. belastningskapacitet | 15 kg |
| Max. belastningskapacitet per insättningsställ | Som design |
| Max. Ladda kapacitet varannan lager av infogningsställ | Som design |
| Insidan av stödfästet | 1 060 mm |
| Lagringsställ | Utformad som schema |
| Insättningsavstånd | Som design |
| Moderbilens körkraft | Sy 11kw |
| Produkthöjd | |
| Max. höjd | 500 mm |
| Min. höjd | 30 mm |
| Stapelhöjd | |
| Max. Staplingshöjd (inklusive pallen) | 1 800 mm |
| Max. Produktionsområde (under produktion av standardstorlek) | 1 350*1 050 mm |
| Pallstorlek (standard) | 1 400*1 100 mm |
| Stålplatta tjocklek | 14mm |
| Basmaterial silo volym | |
| Exklusive pigmentsilo | 1 500L |
| Maskinhöjd | |
| Exklusive pigmentenhet | 35T |
| Palltransportör | 1,6T |
| Hydraulisk anordning | 3.2T |
| Maskinstorlek | |
| Max. total längd | 8 250 mm |
| Max. total höjd | 4 650 mm |
| Max. total bredd | 3 150 mm |
| Maskin tekniska parametrar/ energiförbrukning | |
| Vibrationssystem | Servo vibrationssystem |
| Vibrationsbord | Maximalt: 175kn, 60Hz |
| Toppvibration | Maximalt: 32kn |

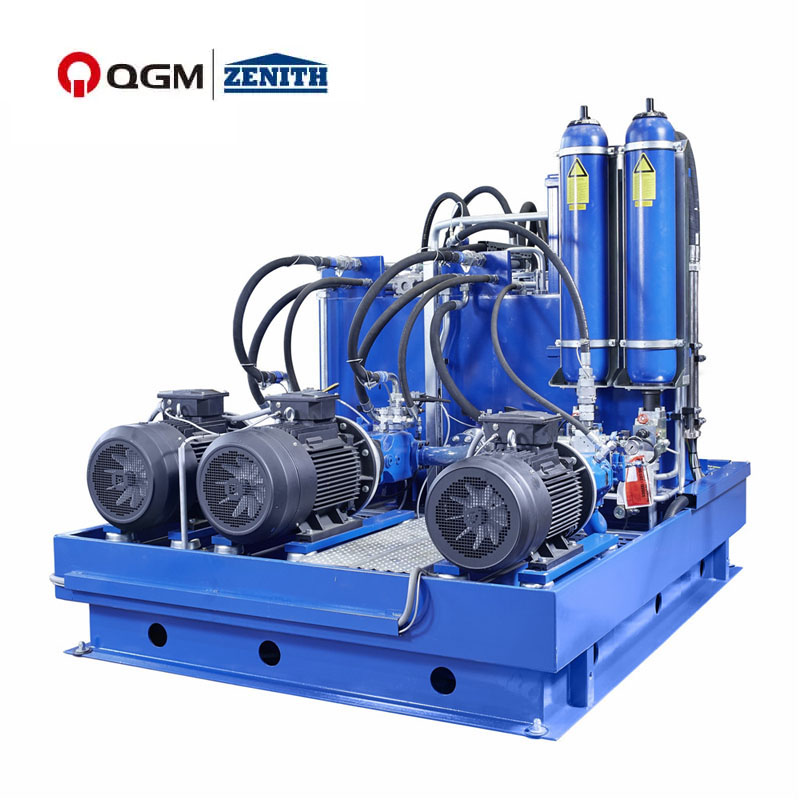

| Hydraultryck | |
| Total flöde | 540L/ min |
| Driftstryck | 180 bar |
| Max. driva | 140 kW |

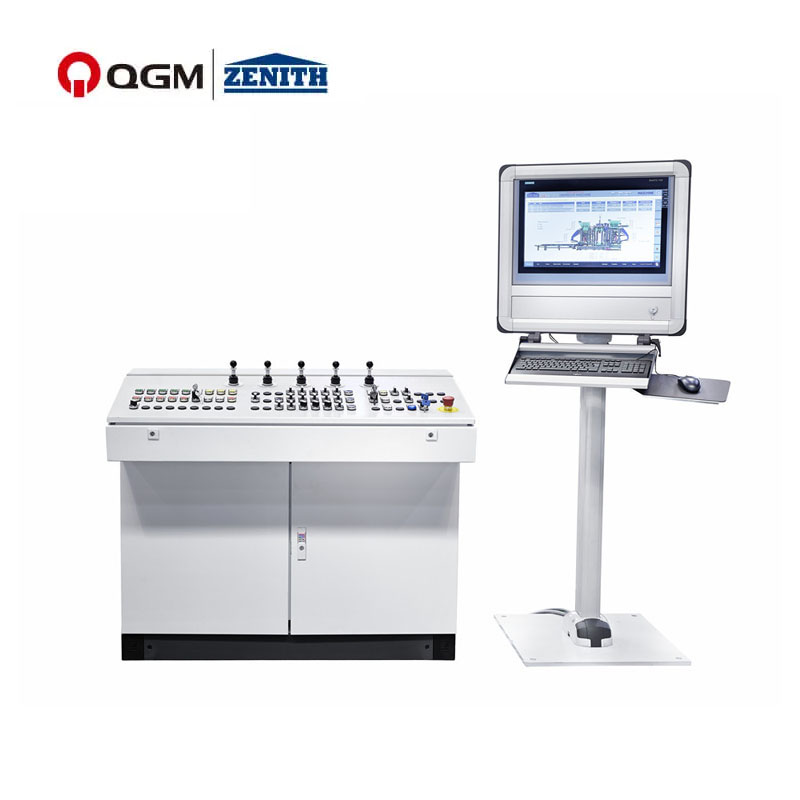

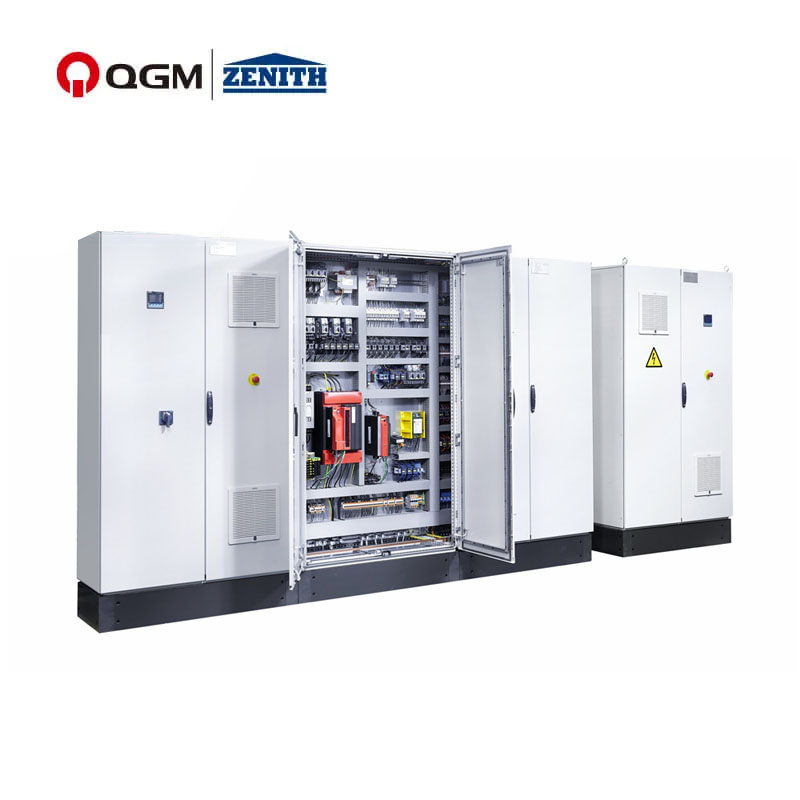

| Kontrollsystem | Siemens S7-1500, pekskärmskonsol |
Produktionsförmåga
| Blocktyp | Dimensionera (mm) | Bilder | Antal/cykel | Cykeltid | Produktionsförmåga (Per 8hs) |
| Ihålig | 400*200*200 |
|
15 | 15S | 28 800 st |
| Rektangulär utläggare | 200*100*60 |
|
60 | 14s | 2 419 m2 |
| Rektangulär utläggare (utan facemix) | 200*100*60 |
|
60 | 11S | 3,110 m2 |
| Trottoar | 150*1000*300 |
|
6 | 20S | 8 640 st |
