| Drag | |
|---|---|
| Max. blockhöjd | 500 mm |
| Min. blockhöjd | 40 mm |
| Valfri blockhöjd (min.) | 30 mm |
| Pallstorlek | |
| Standard | 1 400 x 1 100 x 50 mm |
| Olika pallstorlekar är möjliga | |
| Bakre betongbehållare | |
| Volym (geometrisk) max. | 2.400 l |
| Ansiktsblandningsbehållare | |
| Volym (geometrisk) max. | 2.400 l |
| Olika trattutförande med dragplatta eller doseringsklaff för flerfärgsproduktion finns tillgängliga. |
|
| Matningshöjden kan justeras individuellt. | |
| Maskinens vikt | |
| Med ansiktsblandningsenhet och form | AC. 35 000 kg |

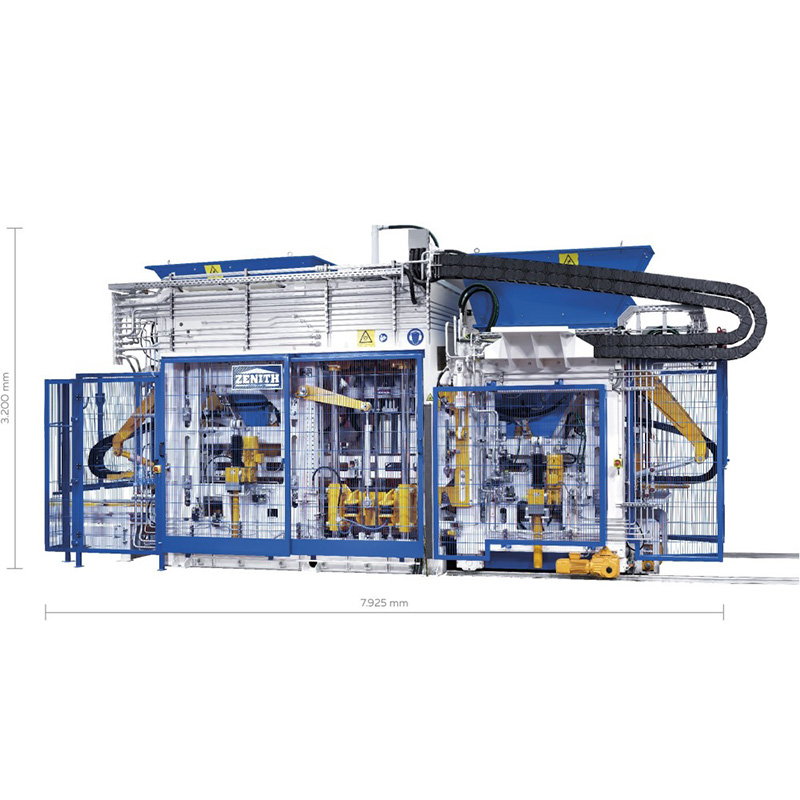

| Maskindimension | |
| Max. total längd med ansiktsblandningsenhet | 7,925 mm |
| Max. total höjd (transport) | 3.200 mm |
| Max total bredd | 3.100 mm |
| Vibrationssystem | |
|---|---|

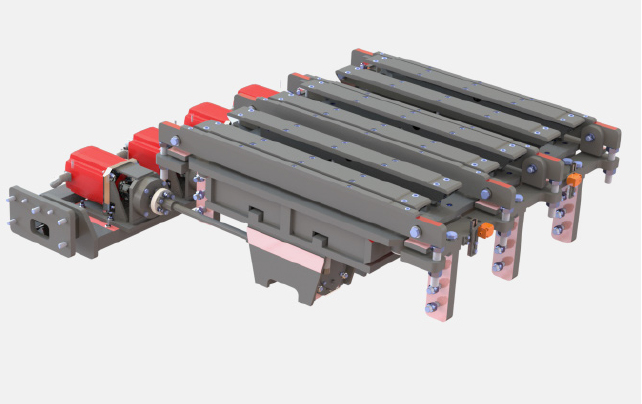

| Vibrationsbord endelad, Ultra-Dynamisk servovibration med frekvens- och amplitudkontroll (max. centrifugalkraft) |
175 kN |
| 2 vibratorer med stamphuvud (max centrifugalkraft) | 35 kN |
| Hydraulik | |
| Kapacitet (totalt) | 560 l/min |
| Drifttryck
pump 1 maskin pump 2 sabotagehuvud pump 3 inställningsläge |
180 bar 200 bar 200 bar |
| El | |
| Anslutningsström (standard) med ansiktsblandningsenhet Installerad ström |
ca. 310kW |
| Anslutningsström | ca. 160kW |
| Säkringsskydd | 315A |
| Försörjningsledning | 4x 185mm² alternativ 2x 4x 70mm² |
| System Siemens S7-1500, TIA-Portal |
|

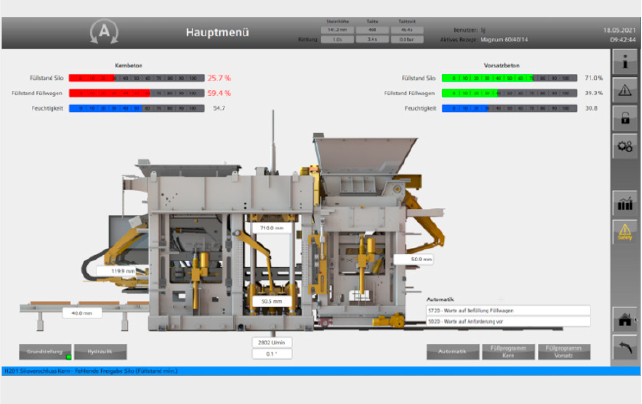

| Manövrering via pekpanel |
|
Tekniska detaljer kan ändras – utan föregående meddelande. Bilder på utrustning som visas är endast exempel. Foton kan innehålla alternativ enligt kundens önskemål.

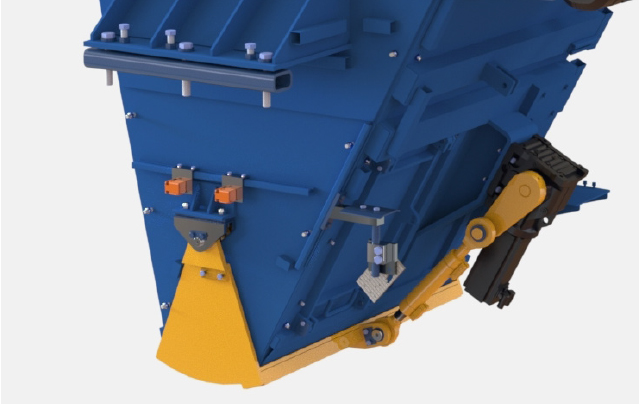

Den höjdjusterbara basblandningstratten är en speciell nyhet och utvecklades för att avsevärt förbättra kvaliteten på betongprodukterna. Det hjälper till att optimera materialflödet och sörjer för en jämn fördelning av material. Dessutom kan påfyllningsmängden i foderlådan justeras exakt och produktberoende.

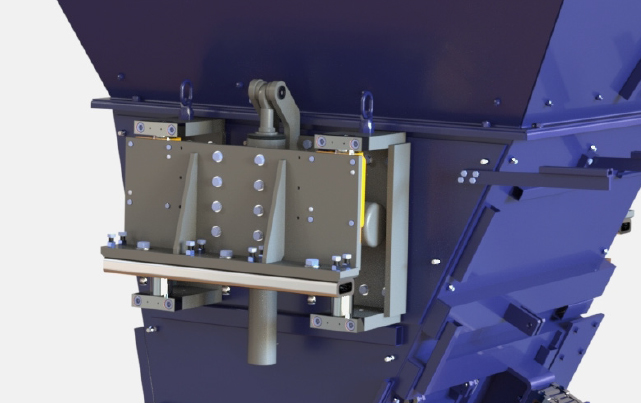

Traktflikarna på bas- och ansiktsblandningsmagasinen är utrustade med servomotorer. Detta möjliggör extremt snabba öppnings- och stängningstider. Resultatet är en mycket exaktare dosering. Fördelen är en bättre reproducerbarhet av produktionsprocessen vilket ytterligare förbättrar den höga produktkvaliteten.
Det huvudsakliga sabotagehuvudet erbjuder mycket mer flexibilitet under produktionen än vanliga sabotagehuvuden. Antalet gummibuffertar kan väljas fritt. Dessutom kan huvudsabotage också utformas enligt anslutningar från andra tillverkare. Dessa innovationer gör produktionen mycket mer exakt och pålitlig.

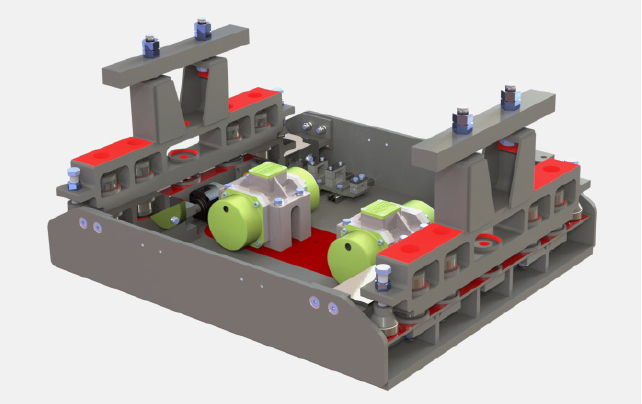

Vibrationssystemet med endelat vibrationsbord utvecklades vidare i samarbete med RWTH Aachen. Den uppnår en hög energieffektivitet tack vare den optimala fördelningen av vibrationskrafterna. Eftersom detta system fungerar utan oljebad och inte behöver ytterligare luftkylning är det mycket miljövänligt och möjliggör enkelt underhåll.

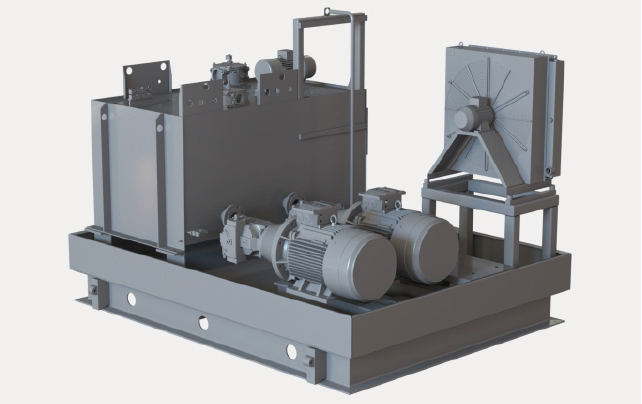

Maskinen arbetar med två huvudpumpar (kapacitet 270l/min) och två tryckackumulatorer för snabba cykeltider under vanlig produktion. Vid pumpfel kan maskinen drivas med den andra pumpen för att undvika produktionsstopp. Den extra pumpen för inställningsläge (kapacitet 20l/min) garanterar en säker hastighetsbegränsning för respektive rörelse.
Alla huvudaxlar (manipuleringshuvud, form, matarlåda, påfyllningsgaller) är utformade som kontrollerade axlar i TIA-portalen. Därför är extern styrelektronik inte nödvändig. Detta system ger exakt och kontinuerlig positionering. Den höga precisionen av upprepningarna i produktionsprocessen garanterar en konstant hög produktkvalitet under nonstop produktion.
