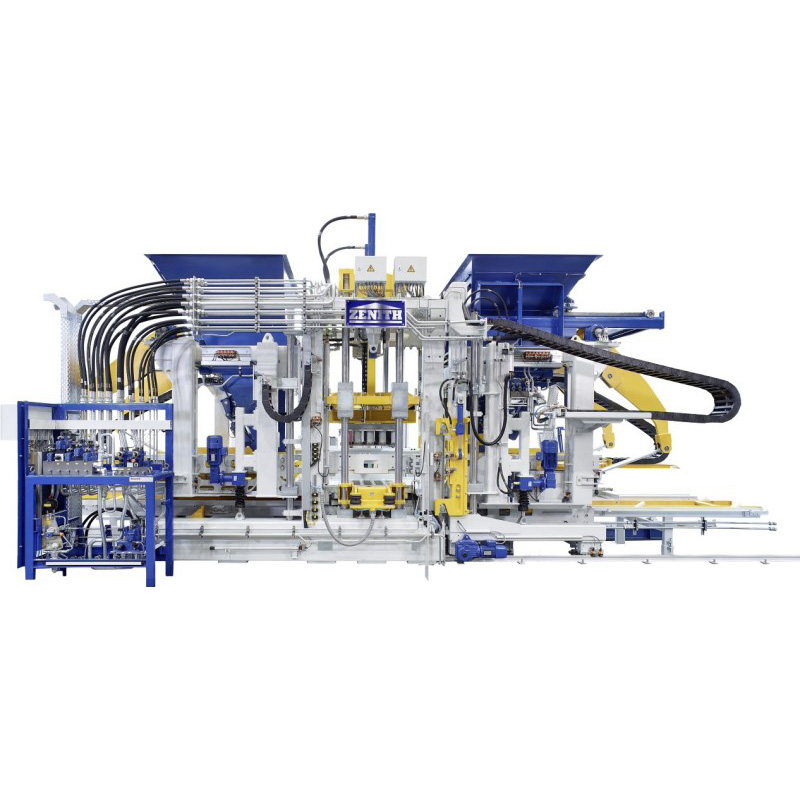

ZN 1500-2 Single Palett Big Board Machine

ZN1500-2 är också utrustad med det senaste kontroll- och automatiska diagnossystemet, servovibrationssystem, snabbt formbytessystem etc., vilket kan ge allsidigt stöd till operatörer.

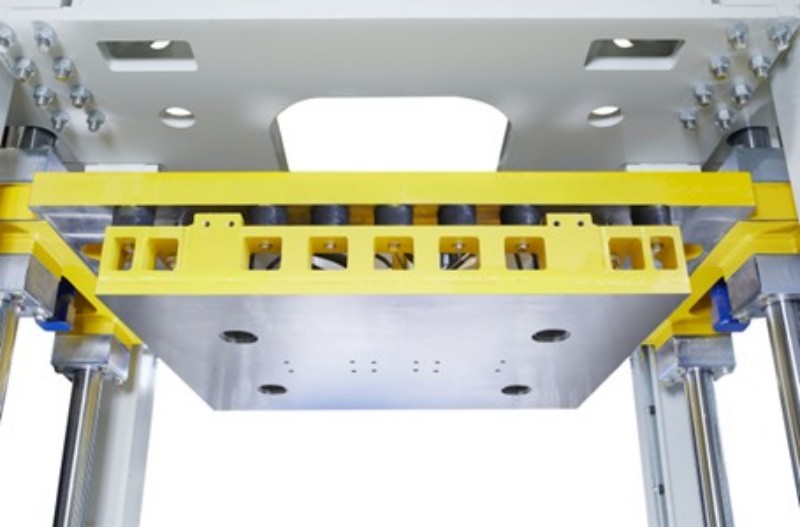

1、 Snabbt formbytessystem
• 3T kapacitetskran för mögelbyte.
• Zenith 1500-2 levereras med sabotagelåsning som är kompatibel med formar från andra tillverkare.
• Byte av formen inom 15 minuter.




2、Sänkbord för våta produkter
• Specialdesignat sänkbord, högre hastighet för att leverera våta produkter till våt sidotransportör.

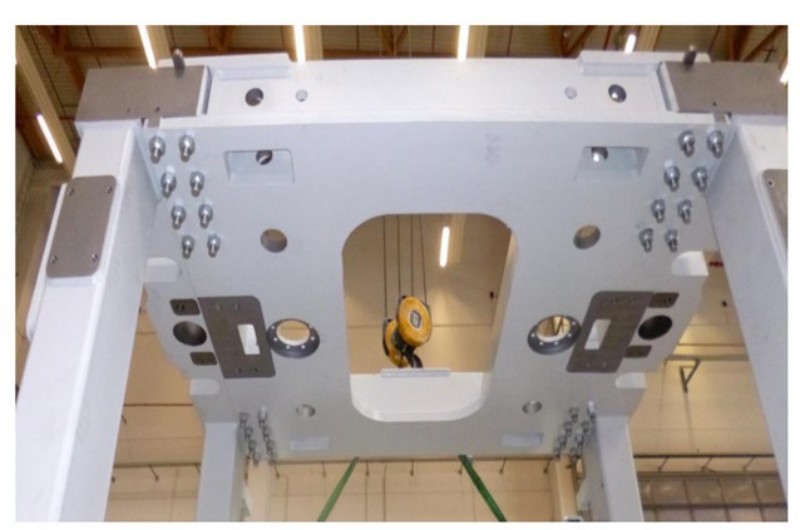

3、Maskinram
• ZENITH är det enda företaget som använder bultade maskinramar.
• Den bultade och extremt robusta maskinramen består av sidoramar, vibrationsbordsbalk, vibrationsbordsmotorbalk och tvärhuvud.
• Konkurrenternas ramar spricker med tiden på grund av oflexibla svetskonstruktioner.
• Den bultade Zenith-maskinramen är tillräckligt stabil för att tåla ett intensivt tryck men också tillräckligt flexibel för att kompensera den höga vibrationskraften. Därför är hållbarheten mycket längre.

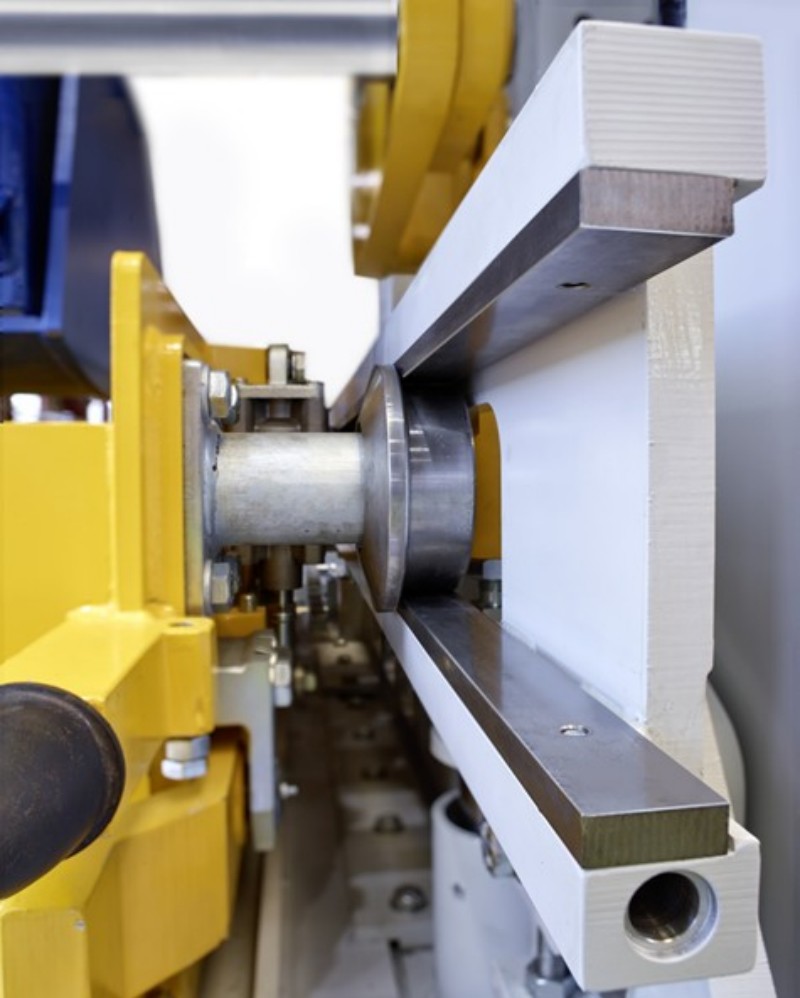

4、Lätt underhåll
• Påfyllningslådornas svetsade styrskenor är försedda med utbytbara slitdelar. Dessa resulterar i mycket lägre kostnader och monteringstid.
• Tvärbalken är utvecklad på ett sådant sätt att pelarna kan flyttas var för sig i sidled. Detta resulterar i avsevärt snabbare och mindre fysiskt intensivt underhållsarbete.
• Individuella moduler, motorer, motorströmadaptrar och datorenheter kan enkelt bytas ut utan att behöva använda en servicetekniker eller programmerare.

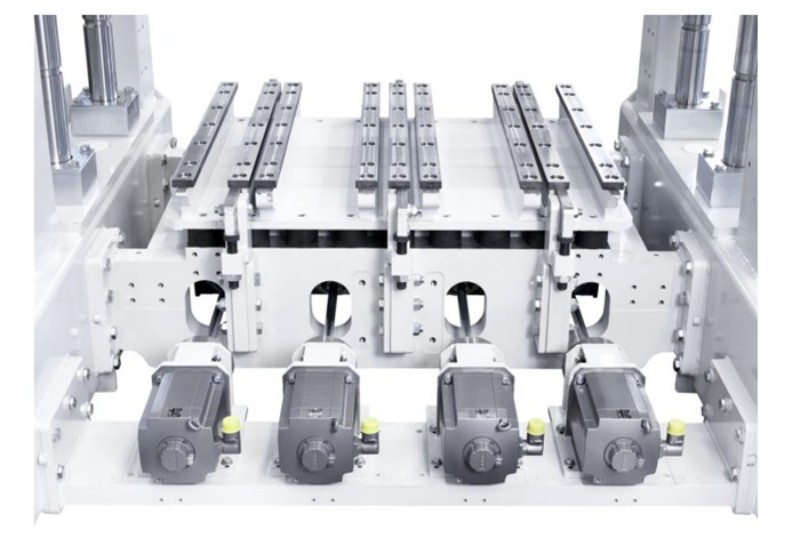

5, Ultra Dynamic Vibration System
• ZENITH Ultra Dynamic Vibration System garanterar enorm dynamik och samtidigt hög komprimering av produkterna.
• Det extremt dynamiska vibrationssystemet har utvecklats i samarbete med det ledande tyska universitetet i Aachen.
• Det innovativa vibrationssystemet har utformats för att uppnå exakta amplituder på en mycket kort svarstid, samtidigt som det säkerställer flexibel justerbarhet.
• Den höga dynamiken uppnås genom användning av den senaste SEW-servotekniken och möjliggör justering av offsetvinkeln på mindre än 0,1 s.

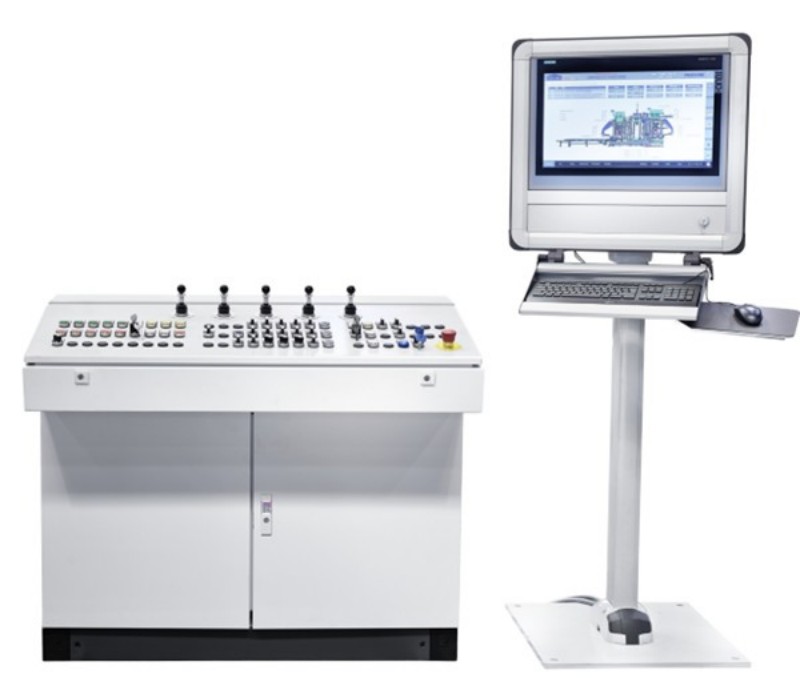

6、Elektriskt styrsystem - Användarvänlighet
• För att garantera en optimal användarvänlighet är ZN1500-2 utrustad med ett självförklarande och intuitivt visualiseringskoncept.
• Den överskådliga visualiseringen visar bara de viktigaste komponenterna. Men med några fingertryckningar kan varje detalj i anläggningen väljas och styras i realtid.
• ZN1500-2 kommer med en mobil Siemens pekskärm som säkerställer maximal bekvämlighet. Maskinföraren kan bära den praktiska panelen och manövrera maskinen från olika platser.

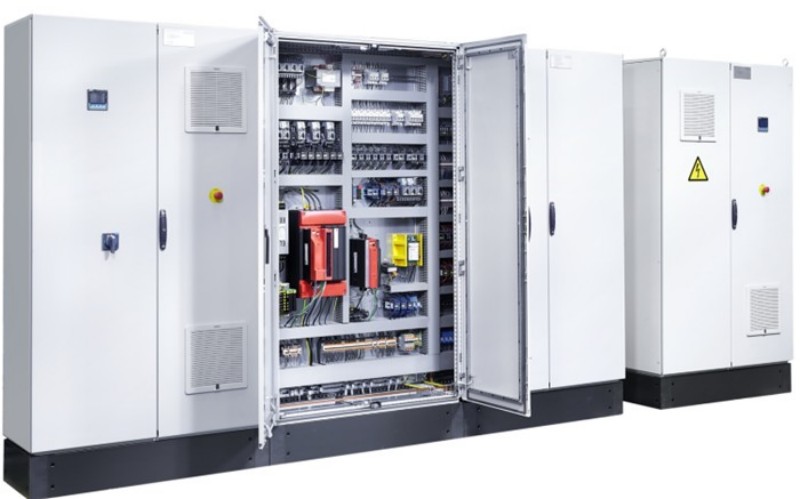

7、Elektriskt styrsystem
• Tack vare det intensiva forsknings- och utvecklingssamarbetet med Siemens sedan 2014 kunde många innovationer utvecklas.
• ZN1500-2 har utrustats med implementering av de senaste industri 4.0-standarderna.
• Med Siemens S7 1500 TIA Portal är alla komponenter och processer i maskinen sammankopplade och kan helt kontrolleras och optimeras i realtid.

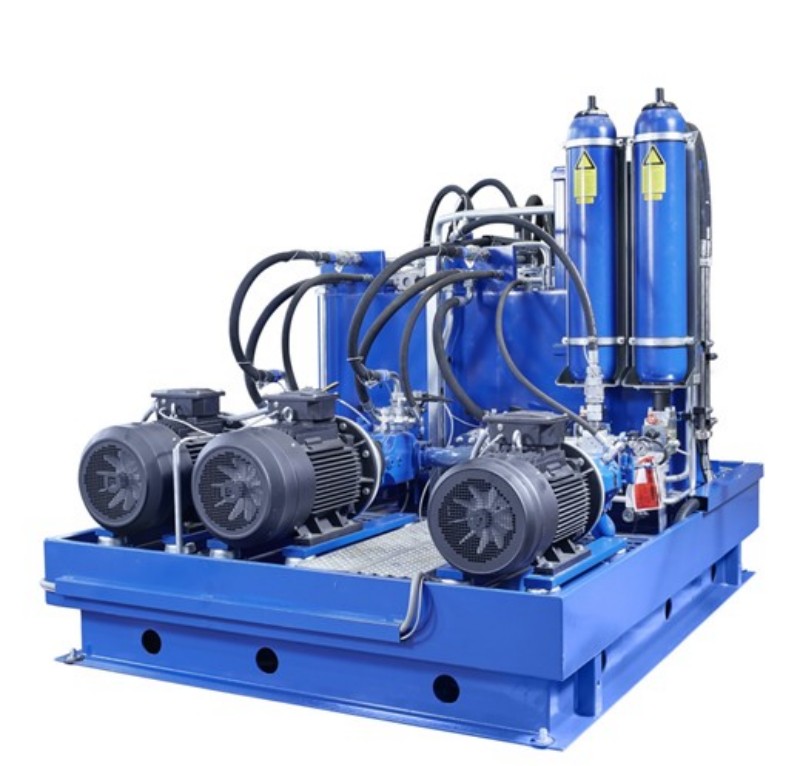

8、 Avancerat hydraulsystem
• ZN1500-2 är utrustad med två huvudpumpar (kapacitet 270l/min) och två tryckackumulatorer för snabba cykeltider under vanlig produktion.
• Vid pumpfel kan maskinen drivas med den andra pumpen för att undvika produktionsstopp.
• Den extra pumpen för inställningsläge (kapacitet 20l/min) garanterar en säker hastighetsbegränsning för respektive rörelse.

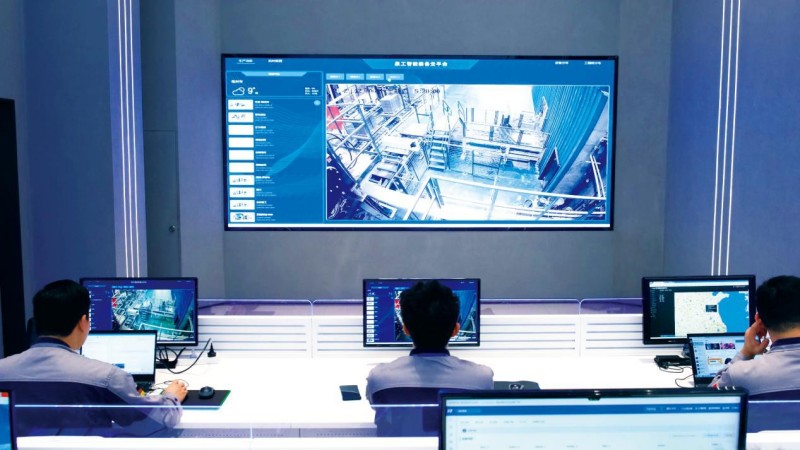

9、Ledande intelligenta molntjänstsystem
QGM intelligent molntjänst plattform är användningen av molnteknik, dataprotokoll kommunikationsteknik, mobil Internet-teknik, utrustningsmodellering, artificiell intelligens, big data och andra tekniker i företagets intelligenta utrustningsdriftsdata och användarvanor datainsamling, onlineövervakning, fjärruppgradering; för hela livscykeln av realtidsspårning och övervakning av maskinstatus, för kunder att uppnå distansförutsägelse av dolda fel, feldiagnos och onlineunderhåll.
