Tekniska parametrar
| Produktens höjd | |
| Max: | 500 mm |
| Min.: | 50 mm |
| Kubningshöjd | |
| Max. Produktionsområde (tillverkat på pallar i standardstorlek) | 1320*1150mm |
| Storlek på pall (standard) | 1400*1200mm |
| Tjocklek på stålplåt | 14 mm |
| Tjocklek på träpall | 50 mm |
| Basblandningsmaterial Binvolym (exkl. ansiktsblandningsbehållare) | 2500L |
| Maskinens vikt | |
| Med Face-mix-enhet | 36T |
| Maskinens mått | |
| Max. Total längd | 8500 mm |
| Max. Total höjd | 4885 mm |
| Max. Total bredd | 3300 mm |
| Maskintekniska parametrar/Energiförbrukning | |
| Vibrationssystem | Servo vibrationssystem |
| Vibrationsbord | Max.175KN |
| Övre vibration | Max.35KN |
| Hydraulisk | |
| Totalt flöde | 540 l/min |
| Arbetstryck | 160 bar |
| Max. Driva | 160KW |
Teknikfördel

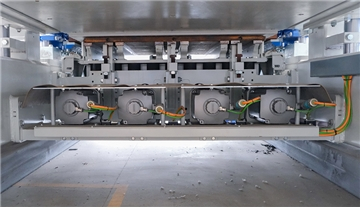

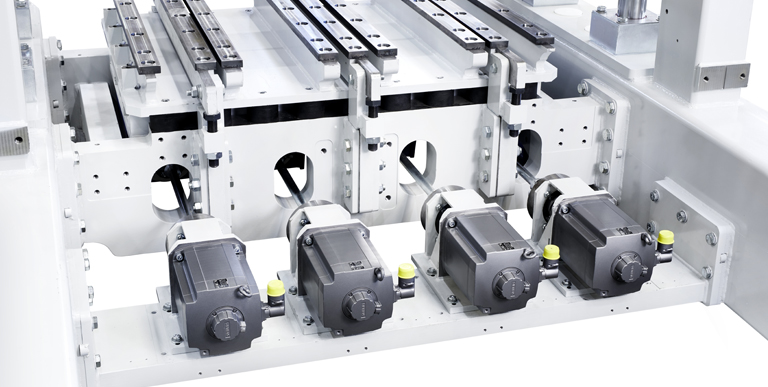

"Ultra-dynamisk" servovibrationsteknik är ett högeffektivt, självanpassande vibrationssystem speciellt designat för blockmaskin; Servomotorn kan ge det snabbaste svaret på kortast reaktionstid, uppnå högsta vibrationsprestanda, minska cementförbrukningen, förkorta produktionscykeln och producera betongprodukter med hög densitet på produktionsplatsen; Vibrationssystem kan anpassas till produktionskraven för olika betongprodukter.
Automatiskt snabbformbytessystem är ett system baserat på koppling och samarbete mellan flera enheter, som förverkligar snabbt formbyte genom intelligent systemdrift. När formen överförs till huvudmaskinen, realiserar lyftsystemet automatiskt formbyte på enheten för snabb formbyte, och manipuleringshuvudet och formlådan spänns automatiskt pneumatiskt; Säker, effektiv, lätt att använda och underhålla, och formen förändras

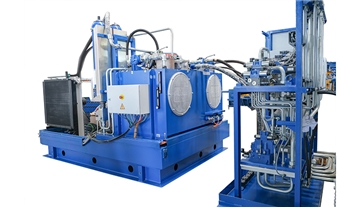

Hydraulsystemet använder avancerade pumpar med variabel deplacement och återkopplingsservoventilsystem; Tryck, hastighet och position är digital styrning med sluten slinga, som automatiskt kan justera flödet och trycket på hydraulpumpen. Oberoende oljetemperaturkontrollsystem har hög automatiseringsgrad och precision, och arbetseffektiviteten kan förbättras med 10%-20%; Den har egenskaperna energibesparing, bullerreducering, hög effektivitet och miljöskydd.

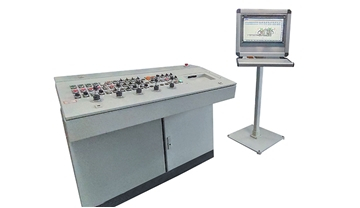

Använd den mest avancerade automatiska kontrollplattformen av Siemens TIA-Portal Series PLC i världen; Den har snabbare, mer exakt och stabilare funktionsförmåga och anti-interferensförmåga. Flexibel uteffekt genom plattformskontrollteknik kan undvika hård påverkan på utrustning och förlänga utrustningens livslängd. Visuell visning och diagnos av människa-datorinteraktionssystem och styrsystemsignaler underlättar i hög grad drift och arbete.

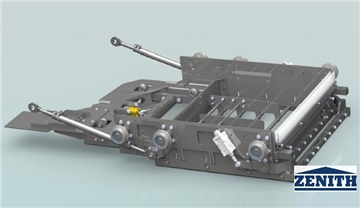

Matningssystemet använder den patenterade matningstekniken för 360 roterande omrörning, och omrörningsgruppen är utrustad med simuleringsberäkningsomrörningsrullar, som intelligent kan justera matningsläget enligt olika specifikationer av formar; Inse utfodringens enhetlighet och effektivitet; Det kan vara mer lämpat för det bästa matningssättet av specialmaterial såsom byggavfall och avfall; Med cylinderskrapnings- och blåsanordning kan den undvika inverkan av aggregatrester på tygfärgen och göra produkternas ytfärg vackrare.
Genom signalåterkoppling kontrolleras fasen och vibrationshastigheten, och synkroniseringen är hög; Höghastighetsberedskap och högfrekvensdrift kan förkorta cykeltiden med 1,5 S med hög effektivitet; Servostyrenheten är en enkelaxlig motormodul av boktyp, och föraren använder ett vanligt DC-bussanslutningsläge (förnybar energi kan användas och återvinnas), vilket kan minska energiförbrukningen med 15 %; Bromseffekten är bättre.
Huvudramen antar den höghållfasta svetsade ramstrukturen designad av Zenith Brick Machine Technology, som är svetsad av anpassad specialsektionsstål. Designen är rimlig, svetsningen är enhetlig och vacker, och hela ramen behandlas av åldrande vibrationer för att säkerställa ramens höga kvalitet och höga stabilitet. Den avancerade strukturella designprocessen gör huvudmaskinen expanderbar, och sidoformens öppnings- och stängningsfunktion, skåp, skivritningsfunktion (kärna) och polystyrenskiva-implantationsfunktion kan läggas till senare.

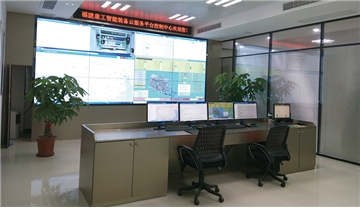

QGM&Zenith Intelligent Equipment Cloud Service Platform realiserar onlineövervakning, fjärruppgradering, fjärrfelprediktion och självdiagnos och utvärdering av utrustningshälsostatus; Generera utrustningsdrift och applikationsstatusrapporter och andra funktioner; Fjärrtjänster kan snabbt diagnostisera och lösa problem för användare. Allt är sammankopplat, och produktionen och driften av utrustning kan ses genom nätverket i alla hörn av världen.

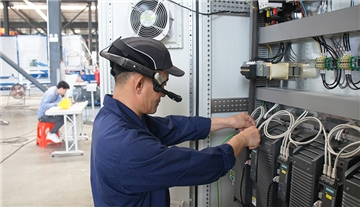

Baserat på den intelligenta utrustningens molntjänstplattform, med avancerade AR-serviceglasögon, kan QGMs Intelligenta AR-underhållstekniska tjänst konstrueras, som kan realisera den snabba lokaliseringen av felfel och realtidsgenereringen av lösningar. Genom att upprätta en realtidslänk med molntjänstplattformen kan röst- och grafikkommunikation i realtid och delning mellan användare, tekniker och eftermarknadsingenjörer realiseras, och "You Are My Eye" kan noggrant skapas för att bygga en "Precis Surgery"-underhållstjänst på fjärrexpertnivå.
Expanderbara mekaniska funktionella gränssnitt som öppnings- och stängningsanordning för sidoformar (kantsten med färgat ytskikt), horisontell spårdraganordning (vattenbevarande tegelsten/förreglande ihåliga block) och skumtransportanordning (isoleringsblock) är reserverade, vilket kan realisera snabb produktmatchning av multifunktionell ny produkt. DCS PN-datagränssnittet är reserverat, som har stark skalbarhet och kan vara kompatibelt med användarens centrala styrsystem; Det kan också realisera de nya kraven för användare i produktionsprocessen av utrustning, och uppgradera och optimera programvaran för utrustning; För att förse användare med långsiktiga mervärdestjänster.

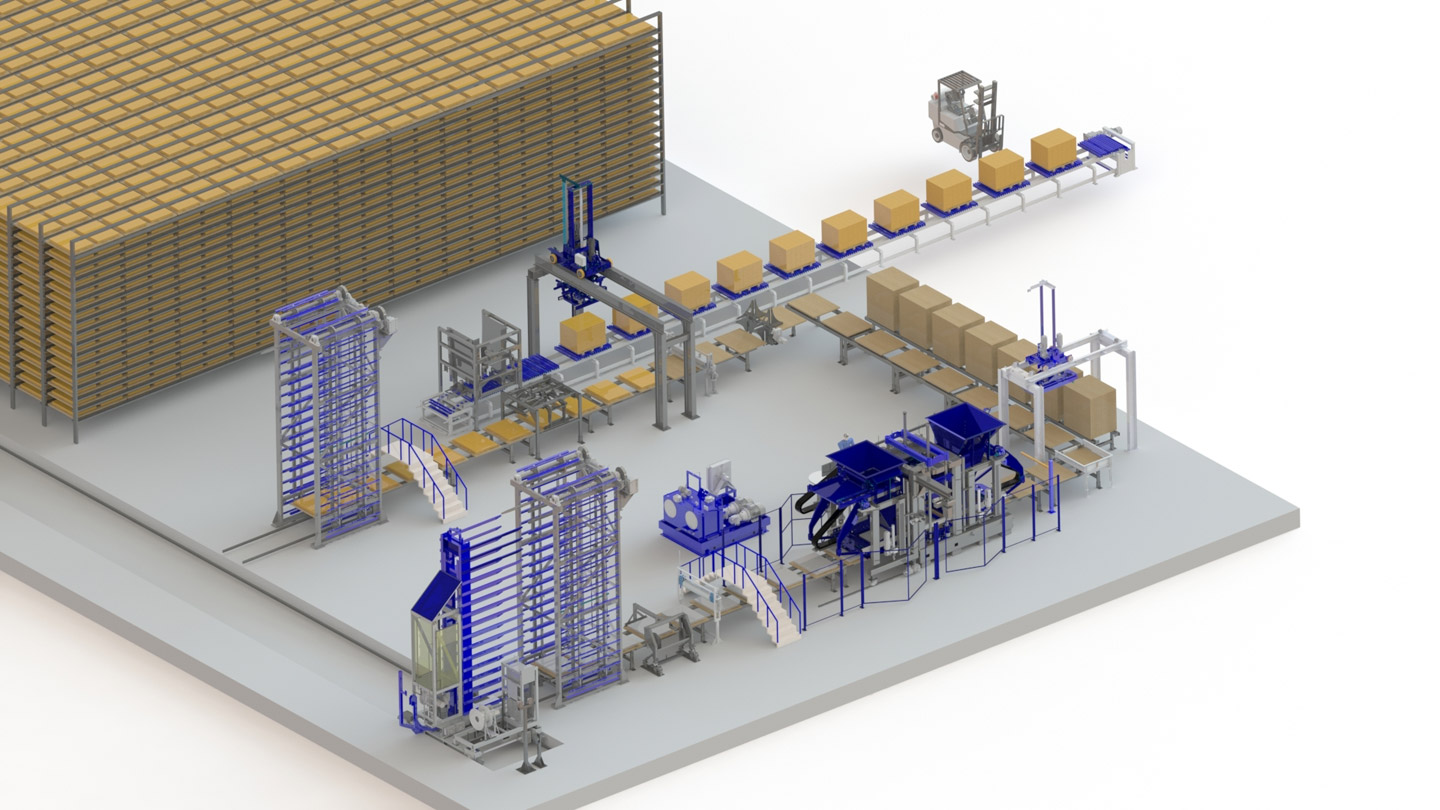

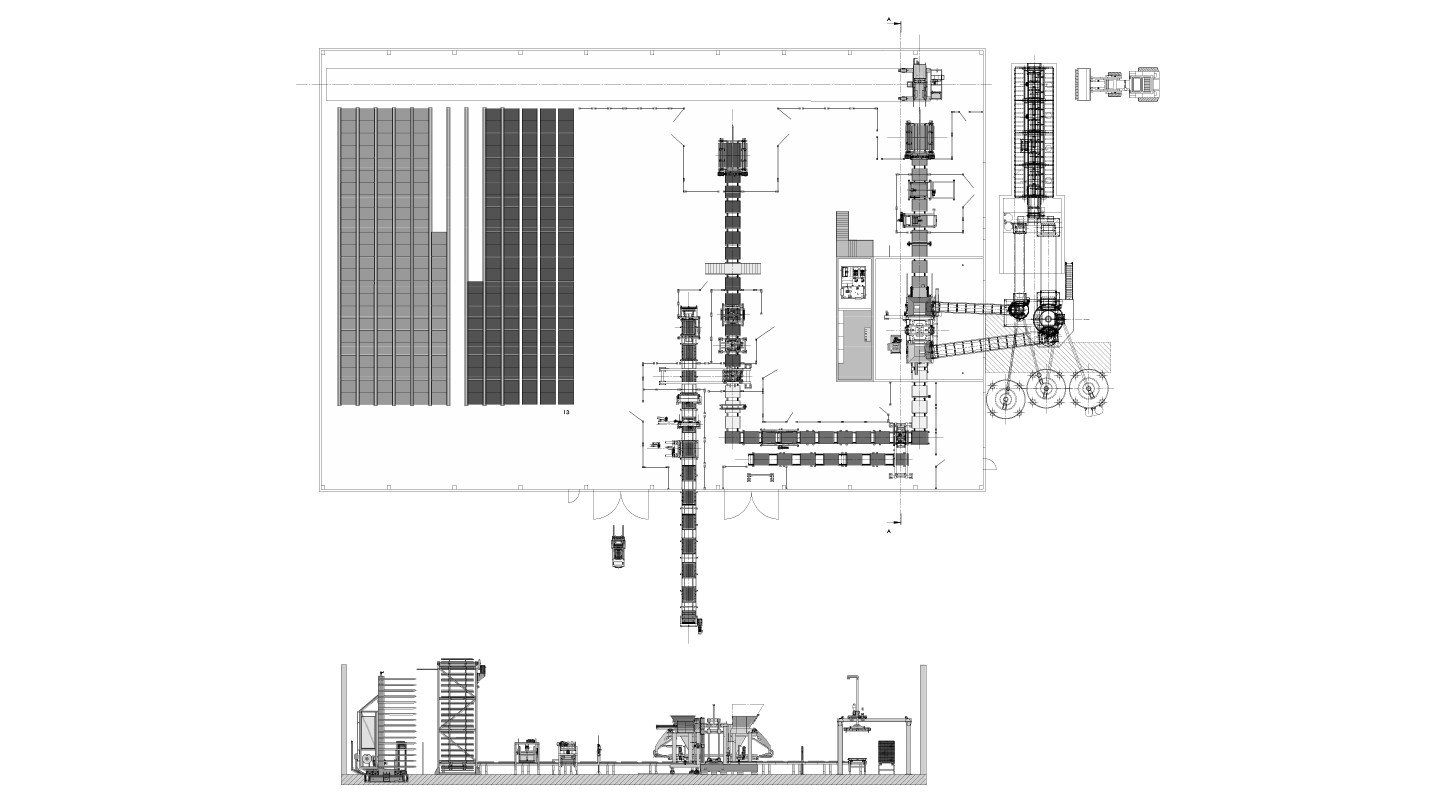

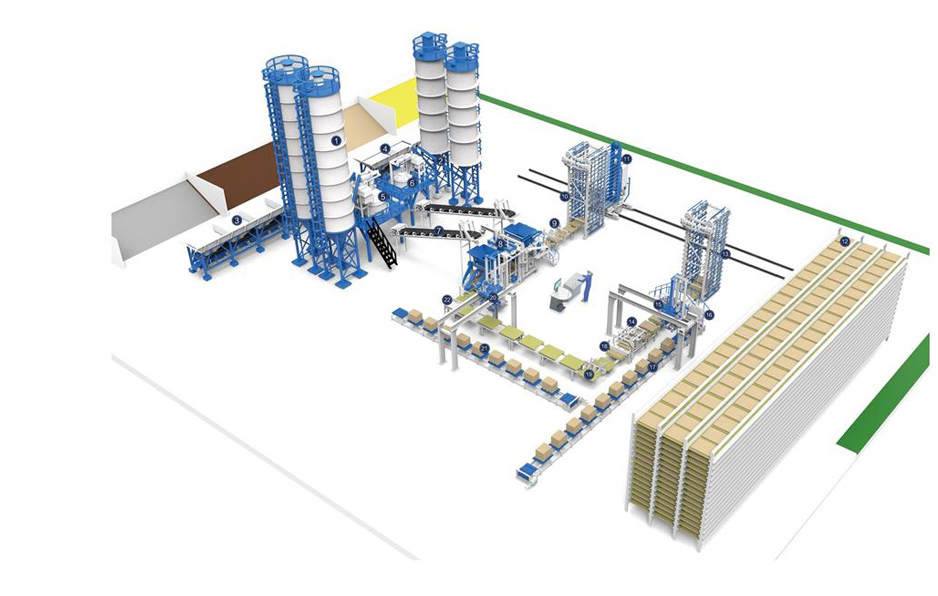

Zenith 1500 produktionslinje
Följdutrustning
Batcher
Automatisk pallmatare
Fuktsensor
Fingerbil
Block-Pall Separator
Härdningskammare
Block-Pushing Cuber
Det högkvalitativa servokomprimeringssystemet med namnet Ultra-Dynamic står för en mycket hög packning och extrem dynamik. Det garanterar därför en snabb och effektiv produktion av högkvalitativa produkter. Speciellt för produkter med stor volym och även för premiumprodukter, som tillverkas med för- och mellanvibrationer, ger detta vibrationssystem många fördelar. Systemet fungerar utan oljebad vilket stöder en miljövänlig produktion med lågt underhåll.

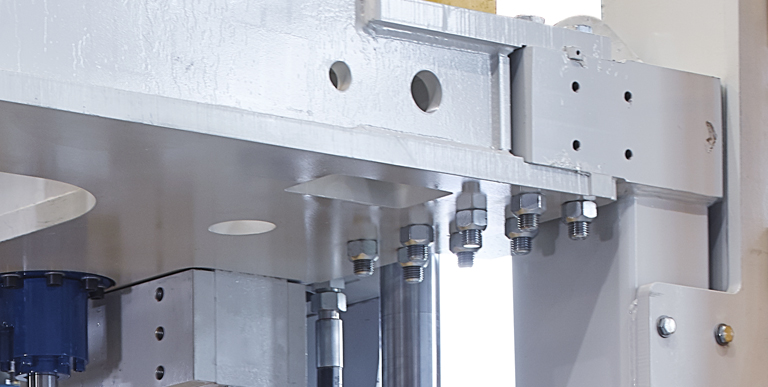

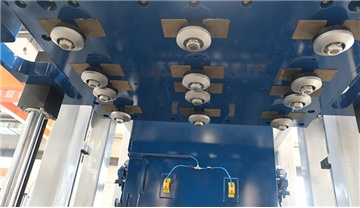

Användningen av skruvbeslag för vibrationsbordet, motorns tvärbalk och ramsidodelarna är en speciell egenskap hos denna maskin. Den är unik på marknaden eftersom den kan anpassa sig till kundens produktionsförhållanden. Den skruvade konstruktionen ger också motståndskraftiga anslutningar och en utmärkt stabilitet.

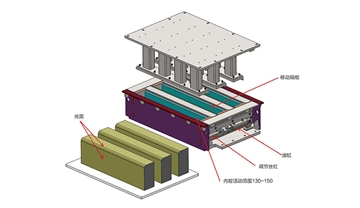

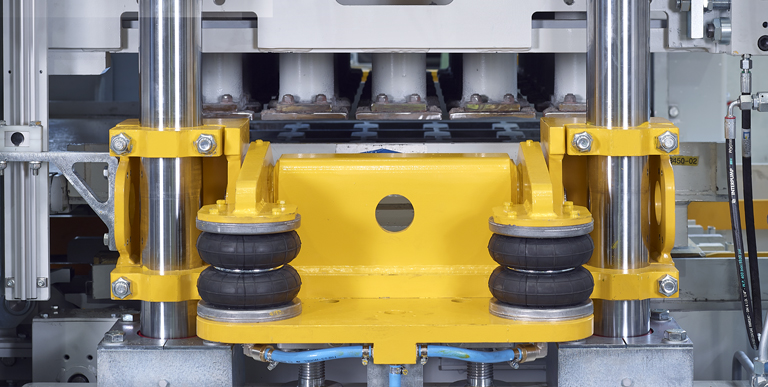

Den pneumatiska formklämanordningen ger ett enkelt formbyte. Formen placeras utan ytterligare fästen - t.ex. bultar - på formhållaren. Den fixeras med de pneumatiskt manövrerade klämspakarna. Optimala vibrationsresultat och längre formlivstid uppnås tack vare individuella justeringar av för- och huvudvibrationer. Formklämanordningen kan nu anpassas till formfästsystem från andra maskin- och formtillverkare.

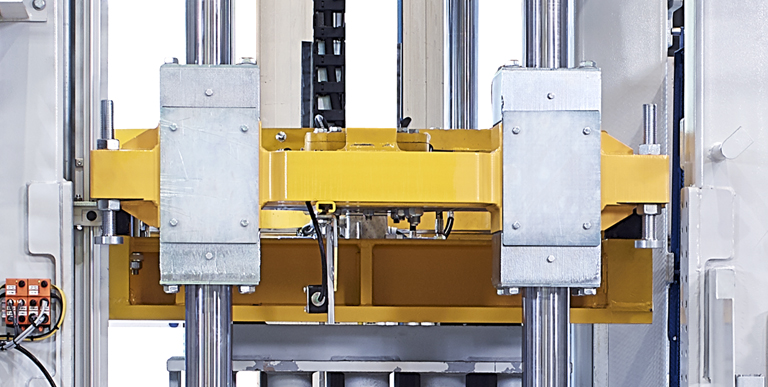

En ny travers har utvecklats för maskinen ZENITH 1500-2 som gör det möjligt att ta bort pelarna individuellt från sidan. Denna nya funktion sparar mycket tid vid underhållsarbete och bytet kan utföras mycket säkrare och med mindre ansträngning. Hela geometrin för denna enhet inklusive pelare är identisk med tidigare maskin ZENITH 1500. Det är möjligt att eftermontera denna nya travers på befintliga maskiner.

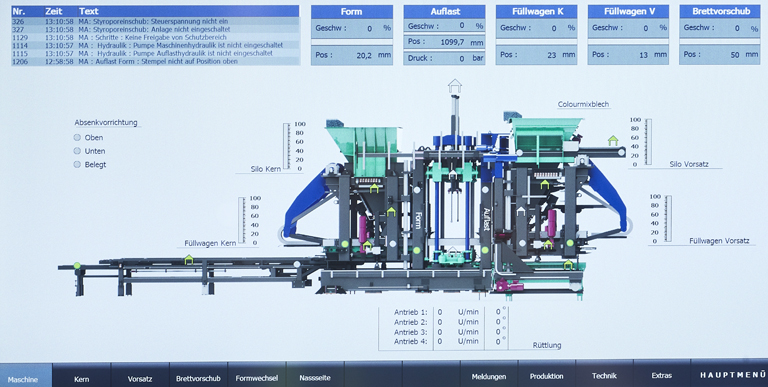

Det självförklarande och intuitiva visualiseringskonceptet garanterar en enkel inlärning av maskinens funktion. En ny diagnostisk design hjälper operatörerna att välja de bästa justeringarna. Tidskrävande felsökning är inte längre nödvändig och produktionsstoppet reduceras till ett minimum. Genom att använda den senaste databastekniken kan all information registreras, utvärderas och lagras. Dessa data är tillgängliga var som helst tack vare den kompletta anläggningsnätverket.
